| Hãng sản xuất: | Fotek |
| Model: | LSR-80DA+ |
| Xuất xứ: | Đài Loan |
| Bảo hành: | 12 tháng |
| Giá bán | Liên hệ |
| Tình trạng: | Liên hệ |
Mua sản phẩm trên 5.000.000đ bạn sẽ được giao hàng miễn phí bằng Dịch vụ chuyển phát nhanh trên toàn quốc.
Mua hàng tại Công ty Lâm Hà:
Uy tín cung cấp Dịch vụ Bán hàng & Giao hàng toàn quốc

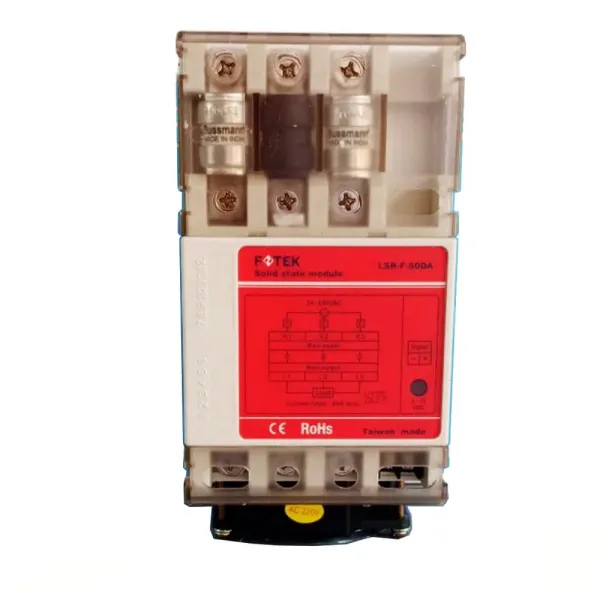

Relay bán dẫn 3 pha SSR Fotek LSR-80DA+ là mô-đun đóng cắt tải xoay chiều ba pha bằng tín hiệu điều khiển một chiều. Sản phẩm thuộc dòng LSR-DA tăng cường tản nhiệt của Fotek, thương hiệu thiết bị điều khiển công nghiệp có trụ sở tại Đài Loan.
Thiết bị sử dụng linh kiện bán dẫn thay cho tiếp điểm cơ khí, phù hợp với các hệ thống cần đóng cắt thường xuyên, phản hồi nhanh và vận hành ổn định. Phiên bản mang dấu “+” được trang bị cụm tản nhiệt kết hợp quạt làm mát, hỗ trợ kiểm soát nhiệt khi làm việc với tải công suất lớn.
| Thông số | Giá trị |
|---|---|
| Kiểu mô-đun | Relay bán dẫn ba pha, điều khiển DC sang tải AC |
| Phương pháp đóng cắt | Đóng cắt tại điểm không |
| Điện áp điều khiển đầu vào | 4–32 VDC |
| Điện áp ngắt đầu vào | Dưới 3 VDC |
| Dòng kích đầu vào | Tối đa 30 mA |
| Dải điện áp tải | 24–550 VAC |
| Dòng tải cực đại theo cấp model | 80 A |
| Dòng điện định mức | 64 A |
| Dòng rò trạng thái ngắt | Tối đa 25 mA |
| Thời gian đáp ứng | Tối đa 8,3 ms tại 60 Hz |
| Dòng xung chịu đựng | 750 A trong nửa chu kỳ tại 60 Hz |
| Độ bền điện môi | 4 kV RMS |
| Điện trở cách điện | Lớn hơn 100 MΩ tại 500 VDC |
| Khả năng chịu xung điện áp | 2 kV theo EN61000-4-4 |
| Nguồn quạt làm mát | 24 VDC, 30 mA |
| Nhiệt độ và độ ẩm làm việc | -40 đến +80°C; 35–85% RH |
| Kích thước tham khảo | 85 × 168 × 158 mm |
SSR điều khiển tải ba pha nhận tín hiệu DC từ PLC, bộ điều khiển nhiệt độ hoặc bộ điều khiển quá trình để đóng hoặc ngắt nguồn AC cấp cho tải. Một mô-đun đảm nhiệm cả ba pha, giúp hệ thống điều khiển gọn hơn so với việc sử dụng ba SSR một pha riêng lẻ.
Khi đầu vào nhận tín hiệu điều khiển hợp lệ, mạch cách ly quang truyền lệnh đến bộ phát hiện điểm không. Các phần tử bán dẫn công suất của ba pha được kích dẫn gần thời điểm điện áp AC đi qua mức không, cho phép dòng điện chạy từ nguồn đến tải. Khi tín hiệu điều khiển bị loại bỏ, các phần tử công suất ngừng dẫn theo chu kỳ tự nhiên của dòng xoay chiều.
Quá trình này không sử dụng tiếp điểm cơ khí, nhờ đó đóng cắt nhanh và không hao mòn tiếp điểm. Nhiệt sinh ra trên linh kiện công suất được truyền sang bộ tản nhiệt và giải phóng nhờ quạt làm mát tích hợp.
Khi lắp đặt, cần cấp đúng nguồn cho quạt, duy trì luồng thông gió, chọn dây dẫn và thiết bị bảo vệ phù hợp với tải thực tế. Nên bố trí cầu chì bán dẫn hoặc thiết bị bảo vệ ngắn mạch thích hợp, đồng thời giảm tải khi nhiệt độ tủ điện cao hoặc tải có dòng khởi động lớn.
Để đặt mua Fotek LSR-80DA+ chính hãng, khách hàng có thể liên hệ trực tiếp thietbicodien. Đội ngũ kỹ thuật hỗ trợ đối chiếu đúng model, kiểm tra yêu cầu điều khiển, điện áp tải và dòng làm việc trước khi lựa chọn sản phẩm.
Đây là relay bán dẫn ba pha, dùng một tín hiệu DC để điều khiển đóng cắt nguồn AC cho tải ba pha.
Sản phẩm nhận tín hiệu điều khiển một chiều trong dải được nhà sản xuất quy định, phù hợp với nhiều ngõ ra DC của PLC và bộ điều khiển nhiệt độ.
Model thuộc cấp tải cực đại 80 A, trong khi dòng điện định mức được Fotek công bố là 64 A. Khi thiết kế hệ thống cần căn cứ vào dòng định mức, đặc tính tải, nhiệt độ môi trường và dòng khởi động.
Có. Thiết bị thuộc dòng tăng cường tản nhiệt và được tích hợp quạt làm mát. Quạt cần được cấp nguồn đúng thông số để bảo đảm khả năng giải nhiệt.
Zero-cross switching kích đóng đầu ra gần thời điểm điện áp xoay chiều đi qua mức không, qua đó giúp hạn chế xung chuyển mạch và nhiễu điện so với đóng tải tại vị trí bất kỳ trên dạng sóng.
Có. Đây là một trong những ứng dụng phù hợp của sản phẩm, đặc biệt trong lò sấy, lò nhiệt và hệ thống gia nhiệt ba pha được điều khiển bằng PLC hoặc bộ PID.
Có. Cần sử dụng thiết bị cách ly và bảo vệ ngắn mạch phù hợp, đồng thời chọn dây dẫn, đầu nối và hệ số dự phòng theo tải thực tế. Không nên xem chức năng đóng cắt của SSR là phương án thay thế cho thiết bị bảo vệ mạch điện.
| Số pha | 3 pha |
| Kiểu điều khiển | Điều khiển DC, đóng cắt tải AC |
| Điện áp điều khiển đầu vào | 4–32 VDC |
| Dòng kích đầu vào | Tối đa 30 mA |
| Dải điện áp tải | 24–550 VAC |
| Dòng điện định mức | 64 A |
| Dòng tải cực đại theo cấp sản phẩm | 80 A |
| Phương pháp đóng cắt | Đóng cắt tại điểm không |
| Dòng rò trạng thái ngắt | Tối đa 25 mA |
| Thời gian đáp ứng | Tối đa 8,3 ms tại 60 Hz |
| Độ bền điện môi | 4 kV RMS |
| Điện trở cách điện | Lớn hơn 100 MΩ tại 500 VDC |
| Nguồn quạt làm mát | 24 VDC, 30 mA |
| Kích thước | 158×85×168 mm |
