| Hãng sản xuất: | Fotek |
| Model: | TSR-40DA-H |
| Xuất xứ: | Đài Loan |
| Bảo hành: | 12 tháng |
| Giá bán | Liên hệ |
| Tình trạng: | Liên hệ |
Mua sản phẩm trên 5.000.000đ bạn sẽ được giao hàng miễn phí bằng Dịch vụ chuyển phát nhanh trên toàn quốc.
Mua hàng tại Công ty Lâm Hà:
Uy tín cung cấp Dịch vụ Bán hàng & Giao hàng toàn quốc

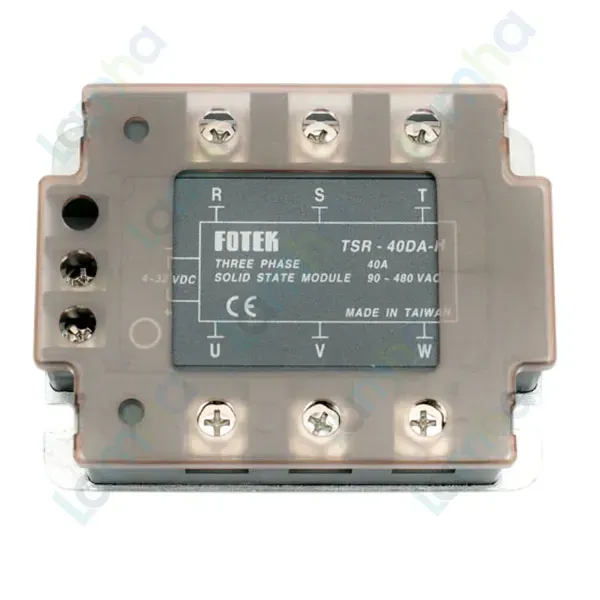

Module bán dẫn 3 pha SSR Fotek TSR-40DA-H là thiết bị đóng cắt không tiếp điểm, nhận tín hiệu điều khiển một chiều để điều khiển đồng thời tải xoay chiều ba pha. Sản phẩm thuộc dòng TSR-DA điện áp cao, phù hợp với hệ thống gia nhiệt và máy móc công nghiệp cần đóng cắt thường xuyên, vận hành êm và hạn chế hồ quang điện.
Fotek là thương hiệu thiết bị tự động hóa của FOTEK Controls, có trụ sở tại Đài Bắc, Đài Loan. Các dòng cảm biến, bộ điều khiển và relay bán dẫn của hãng được sử dụng phổ biến trong tủ điện, dây chuyền sản xuất và hệ thống điều khiển nhiệt công nghiệp.
| Thông số | Giá trị |
|---|---|
| Loại module | SSR ba pha, điều khiển DC và đóng cắt tải AC |
| Phân loại điện áp | Loại điện áp cao |
| Điện áp ngõ vào | 4–32 VDC |
| Điện áp kích dẫn | 3–28 VDC |
| Điện áp ngắt ngõ vào | Tối đa 1 VDC |
| Dòng điện ngõ vào | Tối đa 15 mA |
| Điện áp tải | 90–480 VAC |
| Dòng tải định mức tối đa | 40 A |
| Dòng tải tối thiểu | 0,1 A |
| Dải tần số tải | 47–70 Hz |
| Phương thức chuyển mạch | Zero-cross |
| Dòng rò ở trạng thái ngắt | Tối đa 5 mA |
| Sụt áp khi dẫn | Tối đa 1,6 VAC |
| Dòng xung tối đa trong một chu kỳ | 410 A |
| Bảo vệ quá nhiệt | Mạch bảo vệ ở 120°C |
| Độ bền điện môi | Trên 4 kVAC trong 1 phút |
| Điện trở cách điện | Trên 100 MΩ tại 500 VDC |
| Nhiệt độ môi trường làm việc | -40 đến 80°C |
| Độ ẩm môi trường | 35–85% RH |
| Tiêu chuẩn được công bố | EN 60947-4-3 và EN 60950 |
SSR 3 pha điều khiển bằng tín hiệu DC đảm nhiệm việc đóng hoặc ngắt nguồn cấp cho tải AC ba pha theo lệnh từ bộ điều khiển. Do không sử dụng tiếp điểm cơ khí, thiết bị thích hợp với những ứng dụng có tần suất đóng cắt cao và cần giảm thời gian bảo trì.
Khi ngõ vào nhận tín hiệu điều khiển hợp lệ, mạch cách ly quang truyền lệnh sang tầng bán dẫn công suất. Mạch zero-cross chờ điện áp xoay chiều tiến gần điểm không rồi kích các phần tử công suất trên ba pha, qua đó cấp điện cho tải. Khi tín hiệu điều khiển bị ngắt, các phần tử bán dẫn ngừng dẫn khi dòng điện AC đi qua điểm không.
Thiết bị vẫn có dòng rò nhỏ khi ở trạng thái ngắt nên không được xem là phần tử cách ly an toàn. Hệ thống phải có thiết bị đóng cắt cách ly, bảo vệ quá dòng hoặc ngắn mạch và quy trình khóa nguồn phù hợp trước khi bảo trì.
Để khai thác ổn định, TSR-40DA-H cần được lắp trên bộ tản nhiệt phù hợp, sử dụng vật liệu truyền nhiệt và bố trí thông gió đúng cách. Dòng tải thực tế phải được lựa chọn theo nhiệt độ môi trường, điều kiện tản nhiệt và đặc tính khởi động của tải; không nên mặc định dòng định mức tối đa là dòng vận hành liên tục trong mọi điều kiện.
Khách hàng cần mua Fotek TSR-40DA-H chính hãng có thể liên hệ thietbicodien để được tư vấn lựa chọn module, tản nhiệt và thiết bị bảo vệ phù hợp với điện áp, dòng tải cũng như đặc điểm vận hành của hệ thống.
Sản phẩm nhận tín hiệu điều khiển DC và sử dụng tín hiệu này để đóng cắt tải AC ba pha.
Có. Đây là một trong những ứng dụng phù hợp của sản phẩm, đặc biệt trong lò sấy, máy ép nhựa và hệ thống điều khiển nhiệt cần đóng cắt thường xuyên.
Khả năng mang tải thực tế phụ thuộc vào bộ tản nhiệt, nhiệt độ môi trường, thông gió và chu kỳ đóng cắt. Cần áp dụng đường cong suy giảm tải của nhà sản xuất thay vì chỉ dựa vào giá trị dòng tối đa.
Có. Đây không phải phiên bản tích hợp bộ tản nhiệt hoàn chỉnh. Khi điều khiển tải công suất, cần chọn tản nhiệt thích hợp, lắp đúng kỹ thuật và bảo đảm khả năng thoát nhiệt trong tủ điện.
Zero-cross kích đóng gần thời điểm điện áp AC đi qua điểm không, qua đó giúp giảm nhiễu điện từ và ứng suất đóng cắt đối với tải phù hợp, nhất là tải điện trở.
Có thể xem xét sử dụng nếu thiết kế đáp ứng đặc tính tải cảm, dòng khởi động và chế độ vận hành của động cơ. Cần chọn dư tải phù hợp và không áp dụng trực tiếp định mức của tải điện trở cho động cơ.
Không. SSR có ưu thế khi đóng cắt thường xuyên nhưng không tạo khoảng cách cách ly nhìn thấy và vẫn tồn tại dòng rò khi ngắt. Hệ thống vẫn cần thiết bị cách ly cùng phương án bảo vệ quá dòng, ngắn mạch phù hợp.
| Số pha tải | 3 pha |
| Kiểu điều khiển | DC điều khiển AC |
| Điện áp ngõ vào | 4–32 VDC |
| Dòng điện ngõ vào | Tối đa 15 mA |
| Điện áp tải | 90–480 VAC |
| Dòng tải định mức | Tối đa 40 A |
| Dòng tải tối thiểu | 0,1 A |
| Tần số tải | 47–70 Hz |
| Phương thức chuyển mạch | Zero-cross |
| Dòng rò khi ngắt | Tối đa 5 mA |
| Sụt áp khi dẫn | Tối đa 1,6 VAC |
| Dòng xung trong một chu kỳ | Tối đa 410 A |
| Độ bền điện môi | Trên 4 kVAC trong 1 phút |
| Trọng lượng | Khoảng 390 g |
