| Hãng sản xuất: | Fotek |
| Model: | ESR-60DA-H |
| Xuất xứ: | Đài Loan |
| Bảo hành: | 12 tháng |
| Giá bán | Liên hệ |
| Tình trạng: | Liên hệ |
Mua sản phẩm trên 5.000.000đ bạn sẽ được giao hàng miễn phí bằng Dịch vụ chuyển phát nhanh trên toàn quốc.
Mua hàng tại Công ty Lâm Hà:
Uy tín cung cấp Dịch vụ Bán hàng & Giao hàng toàn quốc

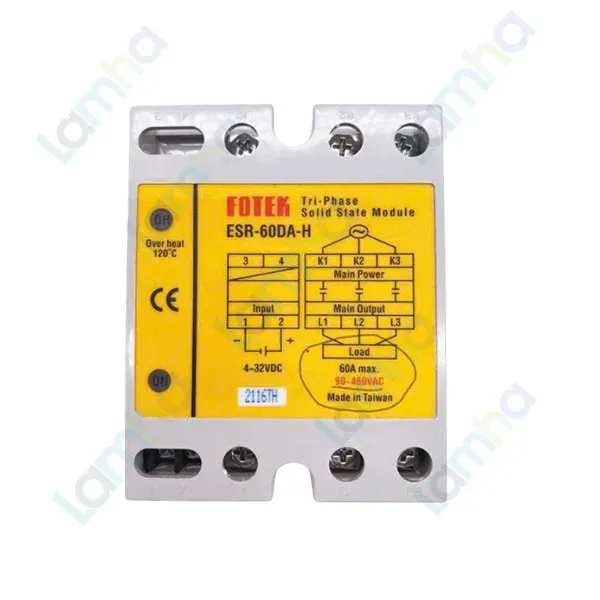

Module bán dẫn 3 pha SSR Fotek ESR-60DA-H là thiết bị đóng cắt điện tử công suất cao thuộc dòng ESR-DA. Sản phẩm nhận tín hiệu điều khiển 4–32VDC để đóng hoặc ngắt tải xoay chiều ba pha trong dải 90–480VAC, với dòng tải định mức tối đa 60A.
Đây là phiên bản điện áp cao DC-to-AC, phù hợp làm phần tử chấp hành giữa bộ điều khiển nhiệt độ, PLC hoặc mạch điều khiển DC với tải công nghiệp ba pha. Thiết bị không sử dụng tiếp điểm cơ khí nên vận hành êm, đáp ứng nhanh và thích hợp với các hệ thống cần đóng cắt lặp lại.
Fotek là thương hiệu thiết bị điều khiển và tự động hóa công nghiệp có trụ sở tại Đài Bắc, Đài Loan. Danh mục sản phẩm của hãng gồm cảm biến, bộ điều khiển nhiệt độ, đồng hồ đo, bộ điều chỉnh công suất và các dòng rơ le bán dẫn SSR.
ESR-60DA-H có xuất xứ Đài Loan và thuộc nhóm module bán dẫn ba pha công suất cao của Fotek. Ký hiệu “DA” thể hiện ngõ vào điều khiển DC và ngõ ra tải AC; hậu tố “H” chỉ phiên bản điện áp tải cao 90–480VAC.
| Thông số | Giá trị |
|---|---|
| Loại thiết bị | Module bán dẫn SSR ba pha công suất cao |
| Kiểu chuyển đổi | DC sang AC |
| Điện áp điều khiển đầu vào | 4–32VDC |
| Điện áp tắt đầu vào | Nhỏ hơn 3,0VDC |
| Dòng điện đầu vào | Tối đa 30mA |
| Điện áp tải đầu ra | 90–480VAC |
| Dòng tải định mức | Tối đa 60A |
| Phương pháp điều khiển | Chuyển mạch tại điểm điện áp không |
| Dòng rò đầu ra | 5mA |
| Thời gian đáp ứng | 8,3ms tại 60Hz |
| Dòng điện xung chịu được | 850A |
| Điện áp đỉnh chịu được | 1200VAC |
| Giá trị I²t dùng lựa chọn cầu chì | 1800A²s |
| Bảo vệ quá nhiệt | Ngắt đầu ra khi trên 120°C; khôi phục khi dưới 110°C |
| Độ bền điện môi | 4kVrms |
| Điện trở cách điện | 100MΩ tại 500VDC |
SSR ba pha DC-to-AC có nhiệm vụ nhận tín hiệu điều khiển một chiều công suất nhỏ và sử dụng tín hiệu này để đóng hoặc ngắt nguồn xoay chiều ba pha cấp cho tải. Nhờ đó, bộ điều khiển không phải trực tiếp chịu dòng điện lớn của mạch động lực.
Khi điện áp điều khiển 4–32VDC được đưa vào đúng ngõ vào, mạch cách ly bên trong truyền lệnh sang các phần tử bán dẫn công suất. Chức năng zero-cross chờ thời điểm điện áp xoay chiều tiến gần điểm không trước khi kích dẫn, sau đó ba nhánh công suất cho phép dòng điện đi tới tải.
Khi tín hiệu điều khiển bị loại bỏ hoặc giảm xuống dưới điện áp tắt, các phần tử bán dẫn ngừng dẫn khi dòng điện xoay chiều đi qua điểm không thích hợp. Quá trình này diễn ra không cần tiếp điểm cơ khí. Nếu nhiệt độ bên trong vượt 120°C, mạch bảo vệ quá nhiệt sẽ tắt đầu ra; thiết bị khôi phục khi nhiệt độ giảm xuống dưới 110°C.
Dòng 60A là giá trị tối đa công bố, không đồng nghĩa thiết bị luôn có thể vận hành liên tục ở 60A trong mọi điều kiện. Dòng sử dụng thực tế cần được tính theo loại tải, nhiệt độ tủ điện, chu kỳ đóng cắt, khả năng thông gió và giải pháp tản nhiệt.
Cần phối hợp SSR với cầu chì bán dẫn hoặc thiết bị bảo vệ ngắn mạch phù hợp, dây dẫn đúng tiết diện và phương tiện cách ly nguồn để bảo trì an toàn. Với tải cảm ứng hoặc động cơ, phải xét thêm dòng khởi động và biện pháp bảo vệ chuyên dụng; ESR-60DA-H không thay thế bộ khởi động mềm hay biến tần.
Không nên nhầm model này với ESR-60DA-H+. Theo phân loại của Fotek, phiên bản có dấu “+” là tổ hợp kèm cầu chì, bộ tản nhiệt và quạt; khi đặt model ESR-60DA-H tiêu chuẩn cần xác nhận riêng cấu hình phụ kiện và phương án tản nhiệt.
Để lựa chọn đúng module bán dẫn Fotek ESR-60DA-H chính hãng, khách hàng nên cung cấp điện áp nguồn ba pha, loại tải, dòng vận hành, dòng khởi động và tần suất đóng cắt. Những dữ liệu này giúp xác định hệ số dự phòng, cầu chì bảo vệ và giải pháp tản nhiệt phù hợp.
Đặt mua sản phẩm chính hãng tại thietbicodien để được tư vấn cấu hình, kiểm tra đúng model và lựa chọn phụ kiện phù hợp với hệ thống điện công nghiệp.
Thiết bị nhận tín hiệu điều khiển 4–32VDC và đóng cắt tải xoay chiều ba pha trong dải 90–480VAC.
Không. 60A là dòng tải tối đa công bố. Khả năng tải liên tục còn phụ thuộc loại tải, nhiệt độ môi trường, chu kỳ làm việc, thông gió và hiệu quả tản nhiệt; vì vậy cần áp dụng hệ số dự phòng khi thiết kế.
Zero-cross kích dẫn gần thời điểm điện áp AC đi qua mức không, qua đó giúp hạn chế nhiễu điện và xung đóng điện trong các ứng dụng tải phù hợp, đặc biệt là tải điện trở gia nhiệt.
Có, nếu ngõ ra của PLC hoặc bộ điều khiển cung cấp tín hiệu DC nằm trong dải 4–32VDC và đáp ứng dòng đầu vào tối đa 30mA. Việc đấu nối phải đúng cực tính và sơ đồ của nhà sản xuất.
Model tiêu chuẩn ESR-60DA-H không nên được mặc định là bản tổ hợp phụ kiện. Phiên bản ESR-60DA-H+ mới được Fotek phân loại là loại kèm cầu chì, bộ tản nhiệt và quạt; cần xác nhận cấu hình khi đặt hàng.
ESR-60DA-H là phiên bản điện áp cao với dải tải 90–480VAC, trong khi ESR-60DA tiêu chuẩn có dải điện áp tải 24–380VAC. Cả hai đều sử dụng đầu vào điều khiển 4–32VDC và có dòng tải tối đa 60A.
Có thể sử dụng cho một số ứng dụng đóng hoặc ngắt động cơ khi đã tính đúng dòng khởi động, dòng làm việc và khả năng chịu xung. Tuy nhiên, sản phẩm không có chức năng điều chỉnh tốc độ và không thay thế biến tần hoặc bộ khởi động mềm.
| Số pha | 3 pha |
| Điện áp điều khiển đầu vào | 4 ~ 32 VDC |
| Điện áp tắt đầu vào | Nhỏ hơn 3,0 VDC |
| Dòng điện đầu vào | Tối đa 30 mA |
| Điện áp tải đầu ra | 90 ~ 480 VAC |
| Dòng tải định mức | Tối đa 60 A |
| Phương pháp điều khiển | Chuyển mạch tại điểm không |
| Dòng rò đầu ra | 5 mA |
| Thời gian đáp ứng | 8,3 ms tại 60 Hz |
| Khả năng chịu xung | Dòng xung 850 A; điện áp đỉnh 1200 VAC |
| Giá trị I²t dùng chọn cầu chì | 1800 A²s |
| Bảo vệ quá nhiệt | Ngắt đầu ra trên 120°C; khôi phục dưới 110°C |
| Khả năng cách ly | Độ bền điện môi 4 kVrms; điện trở cách điện 100 MΩ tại 500 VDC |
