| Hãng sản xuất: | Fotek |
| Model: | TSR-40AA-H |
| Xuất xứ: | Đài Loan |
| Bảo hành: | 12 tháng |
| Giá bán | Liên hệ |
| Tình trạng: | Liên hệ |
Mua sản phẩm trên 5.000.000đ bạn sẽ được giao hàng miễn phí bằng Dịch vụ chuyển phát nhanh trên toàn quốc.
Mua hàng tại Công ty Lâm Hà:
Uy tín cung cấp Dịch vụ Bán hàng & Giao hàng toàn quốc

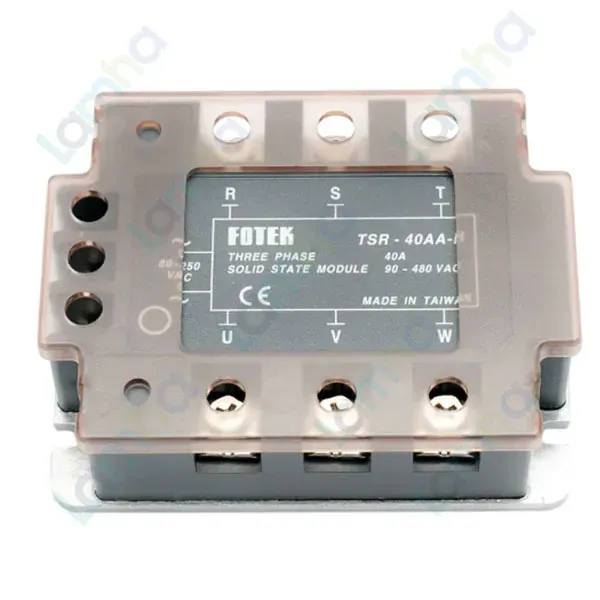

Module bán dẫn 3 pha SSR Fotek TSR-40AA-H là thiết bị đóng cắt bán dẫn AC–AC dành cho lưới điện ba pha. Sản phẩm nhận tín hiệu điều khiển 80–250 VAC, 50/60 Hz để đóng hoặc ngắt tải có điện áp 90–480 VAC, với dòng tải định mức tối đa 40 A trong điều kiện tản nhiệt phù hợp.
Fotek là thương hiệu thiết bị điều khiển công nghiệp có trụ sở tại Đài Bắc, Đài Loan. Model TSR-40AA-H thuộc dòng TSR-AA điện áp cao, phù hợp cho những hệ thống cần đóng cắt tải ba pha thường xuyên mà không sử dụng tiếp điểm cơ khí.
| Thông số | Giá trị |
|---|---|
| Loại thiết bị | Module bán dẫn SSR ba pha |
| Kiểu điều khiển | AC sang AC, loại điện áp cao |
| Điện áp đầu vào | 80–250 VAC, 50/60 Hz |
| Điện áp tải | 90–480 VAC |
| Dòng tải định mức tối đa | 40 A |
| Phương thức kích | Đóng cắt tại điểm điện áp qua không |
| Bảo vệ quá nhiệt | Mạch bảo vệ ở mức 120°C theo công bố của dòng TSR-AA |
| Độ bền điện môi | Trên 4 kV theo công bố của dòng TSR-AA |
| Điện trở cách điện | Trên 100 MΩ tại 500 VDC theo công bố của dòng TSR-AA |
| Tiêu chuẩn công bố | EN 60947-4-3 và EN 60950 |
SSR ba pha AC–AC thực hiện đóng hoặc ngắt đồng thời đường cấp điện cho tải ba pha theo tín hiệu điều khiển AC. Thiết bị thay thế chức năng đóng cắt của contactor trong các ứng dụng phù hợp, đặc biệt khi hệ thống cần thao tác nhanh, thường xuyên và ít tiếng ồn.
Khi đầu vào nhận điện áp điều khiển trong dải 80–250 VAC, mạch cách ly và điều khiển bên trong được kích hoạt. Bộ phận bán dẫn công suất chờ đến vùng điện áp qua không rồi dẫn điện, cho phép nguồn ba pha cấp tới tải. Khi tín hiệu điều khiển bị ngắt, các phần tử bán dẫn dừng dẫn khi dòng điện đi qua điểm không thích hợp.
Nguyên lý đóng cắt không tiếp điểm giúp loại bỏ hiện tượng mòn tiếp điểm và hồ quang thường gặp ở relay cơ điện. TSR-40AA-H là thiết bị đóng/ngắt tải, không phải bộ điều chỉnh công suất kiểu điều khiển góc pha và cũng không thay thế biến tần khi cần thay đổi tốc độ động cơ.
Mức 40 A là dòng tải định mức tối đa, không đồng nghĩa thiết bị có thể vận hành liên tục ở 40 A trong mọi điều kiện. Dòng sử dụng thực tế phải được xác định theo loại tải, nhiệt độ môi trường, chu kỳ đóng cắt và khả năng tản nhiệt.
Để mua Fotek TSR-40AA-H chính hãng, khách hàng có thể liên hệ thietbicodien. Chúng tôi hỗ trợ đối chiếu đúng model, tư vấn lựa chọn SSR theo điện áp điều khiển, điện áp tải, dòng tải và điều kiện tản nhiệt của từng hệ thống.
Thiết bị nhận tín hiệu điều khiển 80–250 VAC ở tần số 50/60 Hz. Đây là đầu vào AC, không phải đầu vào DC.
Module dùng cho tải AC ba pha trong dải 90–480 VAC, với dòng tải định mức tối đa 40 A khi đáp ứng đầy đủ yêu cầu tản nhiệt và điều kiện vận hành.
AA thể hiện cấu hình đầu vào AC và đầu ra tải AC. H biểu thị phiên bản điện áp cao, được Fotek xếp vào nhóm AC–AC High Voltage Type.
Có. Thiết bị sử dụng phương thức kích qua điểm không, giúp giảm nhiễu chuyển mạch khi điều khiển các tải AC phù hợp, đặc biệt là tải điện trở.
Có. SSR sinh nhiệt trong quá trình dẫn dòng nên cần được gắn lên bộ tản nhiệt phù hợp. Khả năng tản nhiệt, nhiệt độ môi trường và dòng tải thực tế ảnh hưởng trực tiếp đến độ bền của thiết bị.
Sản phẩm đặc biệt phù hợp với tải điện trở ba pha như thanh gia nhiệt, lò điện, máy sấy và hệ thống gia nhiệt công nghiệp. Với tải cảm hoặc động cơ, cần tính toán dòng khởi động, hệ số giảm tải và biện pháp bảo vệ riêng.
Không. Đây là module đóng/ngắt nguồn tải, không phải biến tần. Nếu cần thay đổi tốc độ động cơ ba pha, nên sử dụng biến tần có thông số phù hợp.
TSR-40AA-H là phiên bản điện áp cao với dải tải 90–480 VAC. TSR-40AA tiêu chuẩn có dải điện áp tải 24–380 VAC; cả hai đều có đầu vào 80–250 VAC và dòng tải định mức tối đa 40 A.
Không. Bảo vệ quá nhiệt hỗ trợ bảo vệ module khi nhiệt độ tăng cao, nhưng không thay thế cầu chì bán dẫn, thiết bị bảo vệ quá dòng hoặc bảo vệ ngắn mạch bên ngoài.
| Điện áp điều khiển | 80 ~ 250 VAC |
| Tần số nguồn điều khiển | 50/60 Hz |
| Điện áp tải | 90 ~ 480 VAC |
| Dòng tải định mức tối đa | 40 A |
| Phương thức kích | Đóng cắt tại điểm điện áp qua không |
| Dòng xung tối đa trong một chu kỳ | 410 A |
| Dòng rò | 15,5 mA tại 440 VAC |
| Thời gian đáp ứng | Bật dưới 20 ms; tắt dưới 20 ms |
| Độ bền điện môi | Trên 4 kV |
| Điện trở cách điện | Trên 100 MΩ tại 500 VDC |
| Ngưỡng bảo vệ quá nhiệt | 120°C |
| Nhiệt độ môi trường làm việc | -20 ~ 80°C |
| Tiêu chuẩn phù hợp | EN 60947-4-3; EN 60950 |
| Trọng lượng | Khoảng 390 g |
