| Hãng sản xuất: | Fotek |
| Model: | ESR-100AA-H |
| Xuất xứ: | Đài Loan |
| Bảo hành: | 12 tháng |
| Giá bán | Liên hệ |
| Tình trạng: | Liên hệ |
Mua sản phẩm trên 5.000.000đ bạn sẽ được giao hàng miễn phí bằng Dịch vụ chuyển phát nhanh trên toàn quốc.
Mua hàng tại Công ty Lâm Hà:
Uy tín cung cấp Dịch vụ Bán hàng & Giao hàng toàn quốc

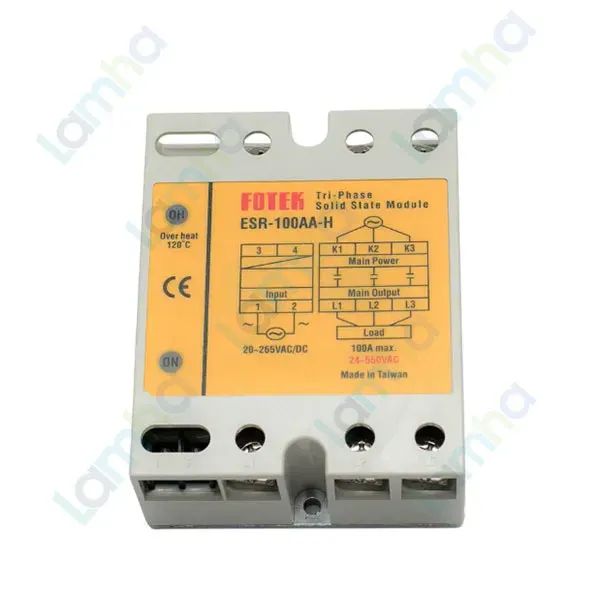

Module bán dẫn 3 pha Fotek ESR-100AA-H là rơ le bán dẫn công suất cao dùng để đóng cắt tải xoay chiều ba pha bằng tín hiệu điều khiển điện áp rộng. Thiết bị thuộc dòng ESR-AA kiểu AC-to-AC điện áp cao, có dòng tải định mức tối đa 100 A và phù hợp với các hệ thống điều khiển nhiệt công nghiệp cần đóng cắt thường xuyên.
Fotek là thương hiệu thiết bị điều khiển và tự động hóa có trụ sở tại Đài Bắc, Đài Loan. Các dòng sản phẩm của hãng gồm cảm biến, bộ điều khiển nhiệt độ, đồng hồ đo và module bán dẫn dùng trong tủ điện, dây chuyền sản xuất và máy công nghiệp.
Với mã ESR-100AA-H, tín hiệu điều khiển có thể là AC hoặc DC trong dải 20–265 VAC/DC. Theo bảng thông số của dòng ESR-AA, điện áp tải của phiên bản điện áp cao này là 90–480 VAC, không phải 24–550 VAC. Khi lựa chọn hoặc thay thế thiết bị, cần đối chiếu đúng mã model và thông tin trên nhãn của lô hàng thực tế.
| Thông số | Giá trị |
|---|---|
| Loại module | Rơ le bán dẫn công suất cao ba pha, loại điện áp cao AC-to-AC |
| Điện áp điều khiển | 20–265 VAC/DC |
| Điện áp ngắt điều khiển | < 10 VAC/DC |
| Công suất tín hiệu điều khiển | Tối đa 3 VA |
| Phương pháp điều khiển | Đóng cắt tại điểm không |
| Điện áp tải | 90–480 VAC |
| Dòng tải định mức | Tối đa 100 A |
| Dòng xung chịu đựng | 1750 A |
| Điện áp đỉnh chịu đựng | 1200 VAC |
| Giá trị I²t dùng phối hợp cầu chì | 7200 A²s |
| Dòng rò ngõ ra | Tối đa 5 mA |
| Thời gian đáp ứng | 8,3 ms tại 60 Hz |
| Bảo vệ quá nhiệt | Ngắt ngõ ra trên 120°C; khôi phục dưới 110°C |
| Độ bền điện môi | 4 kVrms |
| Điện trở cách điện | 100 MΩ tại 500 VDC |
| Điều kiện môi trường | -40 đến +80°C; độ ẩm tương đối 35–85% |
Rơ le bán dẫn 3 pha 100A nhận lệnh đóng hoặc ngắt từ bộ điều khiển và dùng linh kiện bán dẫn công suất để điều khiển nguồn AC ba pha cấp cho tải. Một tín hiệu điều khiển duy nhất cho phép chuyển trạng thái các kênh công suất mà không cần cuộn hút và hệ tiếp điểm cơ khí như contactor truyền thống.
Khi điện áp điều khiển nằm trong dải cho phép, mạch cách ly bên trong kích hoạt các phần tử bán dẫn công suất. Với zero-cross switching, thiết bị chờ đến vùng điện áp xoay chiều gần điểm zero rồi mới chuyển sang trạng thái dẫn. Khi tín hiệu điều khiển giảm xuống dưới ngưỡng tắt, các phần tử công suất ngừng dẫn theo đặc tính của dòng điện xoay chiều.
Cách vận hành này giúp giảm nhiễu chuyển mạch và tránh hiện tượng mòn tiếp điểm. Tuy nhiên, SSR vẫn sinh nhiệt khi dẫn dòng và vẫn có dòng rò nhỏ khi ngắt. Vì vậy, ESR-100AA-H phải được lắp trên bộ tản nhiệt phù hợp, sử dụng keo hoặc tấm dẫn nhiệt và bố trí quạt làm mát khi điều kiện tải yêu cầu. Bảo vệ quá nhiệt tích hợp là lớp bảo vệ bổ sung, không thay thế cho việc tính toán tản nhiệt.
Dòng 100 A là giá trị tối đa gắn với điều kiện tải và làm mát quy định. Khi điều khiển tải cảm, tải có dòng khởi động lớn hoặc tải tạo xung điện áp lúc ngắt, cần tính hệ số dự phòng thay vì chọn thiết bị chỉ theo dòng làm việc ổn định.
Khách hàng cần mua Fotek ESR-100AA-H chính hãng nên đối chiếu đầy đủ model, điện áp điều khiển, điện áp tải, dòng tải thực tế và phương án tản nhiệt trước khi đặt hàng. Việc chọn đúng thiết bị giúp hệ thống vận hành ổn định, hạn chế quá nhiệt và tránh nhầm lẫn giữa phiên bản tiêu chuẩn với phiên bản điện áp cao.
Mua sản phẩm tại thietbicodien để được tư vấn cấu hình phù hợp, kiểm tra thông tin kỹ thuật, lựa chọn phụ kiện tản nhiệt và nhận báo giá thiết bị chính hãng theo nhu cầu ứng dụng.
ESR-100AA-H là module ba pha AC-to-AC. Thiết bị điều khiển tải xoay chiều, nhưng đầu vào điều khiển chấp nhận cả điện áp AC và DC trong dải 20–265 VAC/DC.
Theo bảng thông số dòng ESR-AA của Fotek, phiên bản ESR-100AA-H có điện áp tải 90–480 VAC. Thông tin 24–550 VAC không khớp với catalogue của đúng model này, vì vậy cần kiểm tra lại nhãn sản phẩm nếu tài liệu bán hàng ghi dải khác.
100 A là dòng định mức tối đa trong điều kiện kỹ thuật phù hợp. Khả năng tải liên tục thực tế phụ thuộc vào loại tải, nhiệt độ môi trường, bộ tản nhiệt, quạt làm mát, cách lắp đặt và tiết diện dây dẫn.
Có. Với SSR công suất 100 A, tản nhiệt đúng kích thước, vật liệu dẫn nhiệt giữa module và bề mặt tản nhiệt, cùng luồng gió phù hợp là yêu cầu quan trọng. Không nên chỉ dựa vào chức năng bảo vệ quá nhiệt tích hợp.
Mạch bảo vệ sẽ tắt ngõ ra khi nhiệt độ vượt 120°C và cho phép khôi phục khi nhiệt độ giảm xuống dưới 110°C. Nếu chức năng này thường xuyên kích hoạt, cần kiểm tra tải, tản nhiệt, quạt và điều kiện thông gió của tủ điện.
Thiết bị có thể thay contactor trong nhiều ứng dụng đóng cắt tải thường xuyên, đặc biệt là tải gia nhiệt. Tuy nhiên, SSR có dòng rò khi ngắt, sinh nhiệt khi dẫn và có thể hỏng ở trạng thái dẫn, nên hệ thống vẫn cần thiết bị bảo vệ và cách ly cơ khí thích hợp.
Không. ESR-100AA-H thực hiện chức năng đóng hoặc ngắt nguồn tải, không điều khiển tần số và không thay thế biến tần. Nếu dùng với động cơ, phải tính riêng dòng khởi động, tải cảm và khả năng chịu xung.
Cầu chì bán dẫn tác động nhanh giúp hạn chế năng lượng sự cố khi tải hoặc mạch công suất bị ngắn mạch. Cầu chì cần được chọn theo đặc tính I²t và hướng dẫn phối hợp bảo vệ, không chỉ dựa trên dòng định mức 100 A.
| Số pha | 3 pha |
| Điện áp điều khiển | 20–265 VAC/DC |
| Điện áp ngắt điều khiển | < 10 VAC/DC |
| Công suất tín hiệu điều khiển | Tối đa 3 VA |
| Điện áp tải | 90–480 VAC |
| Dòng tải định mức | Tối đa 100 A |
| Phương pháp điều khiển | Đóng cắt tại điểm không |
| Dòng rò ngõ ra | Tối đa 5 mA |
| Thời gian đáp ứng | 8,3 ms tại 60 Hz |
| Dòng xung chịu đựng | 1750 A |
| Điện áp đỉnh chịu đựng | 1200 VAC |
| Giá trị I²t phối hợp cầu chì | 7200 A²s |
| Bảo vệ quá nhiệt | Ngắt trên 120°C, khôi phục dưới 110°C |
