| Hãng sản xuất: | Fotek |
| Model: | ESR-80DA-H |
| Xuất xứ: | Đài Loan |
| Bảo hành: | 12 tháng |
| Giá bán | Liên hệ |
| Tình trạng: | Liên hệ |
Mua sản phẩm trên 5.000.000đ bạn sẽ được giao hàng miễn phí bằng Dịch vụ chuyển phát nhanh trên toàn quốc.
Mua hàng tại Công ty Lâm Hà:
Uy tín cung cấp Dịch vụ Bán hàng & Giao hàng toàn quốc

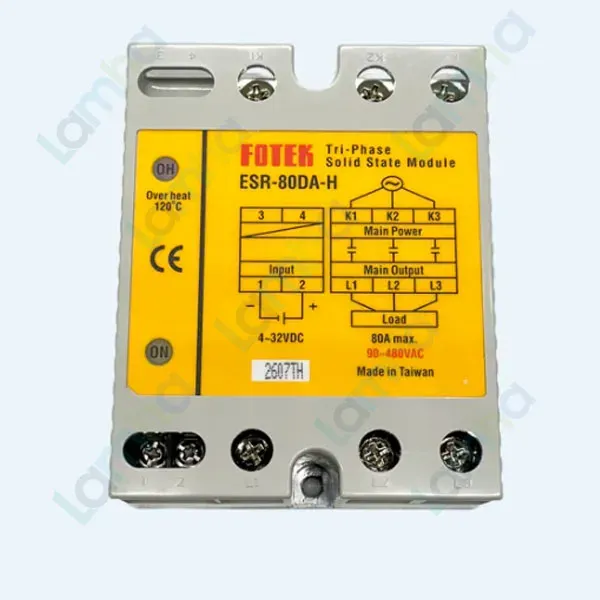

Module bán dẫn 3 pha SSR Fotek ESR-80DA-H là relay bán dẫn công suất cao dùng tín hiệu DC điện áp thấp để đóng cắt đồng thời tải điện xoay chiều ba pha. Sản phẩm có ngõ vào 4–32VDC, ngõ ra 90–480VAC và dòng tải danh định tối đa 80A đối với tải thuần trở.
Fotek là thương hiệu thiết bị điều khiển và tự động hóa của FOTEK Controls Co., Ltd., có trụ sở tại Đài Loan. Dòng ESR-DA được phát triển cho các hệ thống cần đóng cắt tải ba pha thường xuyên, vận hành không tiếp điểm và cách ly tốt giữa mạch điều khiển với mạch công suất.
| Thông số | Giá trị |
|---|---|
| Loại thiết bị | Module bán dẫn ba pha công suất cao, DC điều khiển AC |
| Điện áp điều khiển | 4–32VDC |
| Điện áp ngắt | Nhỏ hơn 3,0VDC |
| Dòng kích | Tối đa 30mA |
| Dải điện áp tải | 90–480VAC |
| Dòng tải danh định | Tối đa 80A đối với tải thuần trở |
| Phương thức điều khiển | Đóng cắt tại điểm không |
| Thời gian đáp ứng | 8,3ms tại 60Hz |
| Dòng rò ngõ ra | Tối đa 5mA |
| Dòng xung chịu được | 1200A |
| Điện áp đỉnh chịu được | 1200VAC |
| Giá trị I²t | 3200A²s |
| Bảo vệ quá nhiệt | Ngắt trên 120°C; khôi phục dưới 110°C |
| Độ bền điện môi | 4kVrms |
| Môi trường làm việc | -40 đến +80°C; độ ẩm tương đối 35–85% |
SSR ba pha 80A nhận lệnh đóng hoặc ngắt từ PLC, bộ điều khiển nhiệt độ hay mạch logic thông qua ngõ vào 4–32VDC. Mạch điều khiển được cách ly với phần công suất, cho phép tín hiệu DC điện áp thấp điều khiển ba đường điện xoay chiều cấp cho tải.
Khi có tín hiệu điều khiển, mạch bán dẫn chờ điện áp hình sin tiến gần điểm không trước khi kích ngõ ra. Khi bỏ tín hiệu, quá trình ngắt cũng được thực hiện tại vùng điểm không thích hợp. Nguyên lý zero-cross switching giúp giảm xung điện, EMI và RFI so với đóng cắt tại vị trí bất kỳ trên dạng sóng.
Do không có tiếp điểm cơ khí, ESR-80DA-H không tạo tiếng đóng relay và không bị mòn tiếp điểm. Mạch bảo vệ nhiệt sẽ ngắt ngõ ra nếu nhiệt độ module vượt ngưỡng cho phép, sau đó tự khôi phục khi nhiệt độ giảm về mức an toàn.
Dòng định mức 80A được xác lập cho tải thuần trở. Khi dùng với động cơ, đèn, biến áp hoặc tải điện dung, cần chọn module theo dòng khởi động thực tế thay vì chỉ dựa trên dòng vận hành. Nhà sản xuất khuyến nghị dòng định mức của module tối thiểu gấp bốn lần dòng trung bình của động cơ ba pha và gấp mười lần dòng tải biến áp.
Để vận hành an toàn, module cần được lắp trên tản nhiệt phù hợp, sử dụng vật liệu dẫn nhiệt có hệ số dẫn nhiệt theo yêu cầu và bố trí quạt khi điều kiện tải hoặc nhiệt độ tủ điện đòi hỏi. Nên lắp cầu chì bán dẫn tác động nhanh để bảo vệ module khi tải bị ngắn mạch.
thietbicodien cung cấp Fotek ESR-80DA-H chính hãng, hỗ trợ kiểm tra thông số, lựa chọn tản nhiệt, thiết bị bảo vệ và phương án điều khiển phù hợp với tải thực tế. Khách hàng cần mua module bán dẫn ba pha Fotek đúng model, đúng dải điện áp và có thông tin kỹ thuật rõ ràng có thể liên hệ trực tiếp tại thietbicodien.
Module sử dụng tín hiệu điều khiển 4–32VDC và đóng cắt tải xoay chiều ba pha trong dải 90–480VAC.
80A là dòng tối đa được công bố cho tải thuần trở. Khả năng vận hành thực tế còn phụ thuộc vào tản nhiệt, nhiệt độ môi trường, thông gió, chu kỳ đóng cắt và đặc tính của tải; vì vậy cần có hệ số dự phòng phù hợp.
Phương thức này giúp giảm xung chuyển mạch, EMI và RFI, đặc biệt hữu ích khi điều khiển điện trở gia nhiệt, tải điện dung hoặc tải cảm chưa bão hòa.
Có. ESR-80DA-H cần được lắp trên tản nhiệt có khả năng thoát nhiệt phù hợp. Quạt làm mát phải được bổ sung khi dòng tải, nhiệt độ tủ điện hoặc điều kiện thông gió khiến tản nhiệt tự nhiên không đáp ứng yêu cầu.
Không nên nhầm ESR-80DA-H với phiên bản ESR-80DA-H+ dạng tổ hợp cầu chì, tản nhiệt và quạt. Khi sử dụng ESR-80DA-H, cần thiết kế cầu chì bán dẫn nhanh và hệ thống tản nhiệt bên ngoài.
Có thể sử dụng trong ứng dụng phù hợp, nhưng phải tính đến dòng khởi động. Theo hướng dẫn của nhà sản xuất, dòng định mức module nên tối thiểu gấp bốn lần dòng trung bình của động cơ ba pha.
Ngõ ra tự ngắt khi nhiệt độ module vượt 120°C và được khôi phục khi nhiệt độ giảm xuống dưới 110°C. Tính năng này không thay thế yêu cầu lắp tản nhiệt, quạt và bảo vệ quá dòng đúng kỹ thuật.
| Điện áp điều khiển | 4 ~ 32 VDC |
| Điện áp ngắt | Nhỏ hơn 3,0 VDC |
| Dòng kích | Tối đa 30 mA |
| Điện áp tải | 90 ~ 480 VAC |
| Dòng tải định mức | Tối đa 80 A đối với tải thuần trở |
| Phương thức đóng cắt | Đóng cắt tại điểm không |
| Thời gian đáp ứng | 8,3 ms tại 60 Hz |
| Dòng rò ngõ ra | Tối đa 5 mA |
| Dòng xung chịu được | 1200 A |
| Điện áp đỉnh chịu được | 1200 VAC |
| Giá trị I²t | 3200 A²s |
| Bảo vệ quá nhiệt | Ngắt trên 120°C; khôi phục dưới 110°C |
| Độ bền điện môi | 4 kVrms |
