| Hãng sản xuất: | Fotek |
| Model: | TSR-75DA-H |
| Xuất xứ: | Đài Loan |
| Bảo hành: | 12 tháng |
| Giá bán | Liên hệ |
| Tình trạng: | Liên hệ |
Mua sản phẩm trên 5.000.000đ bạn sẽ được giao hàng miễn phí bằng Dịch vụ chuyển phát nhanh trên toàn quốc.
Mua hàng tại Công ty Lâm Hà:
Uy tín cung cấp Dịch vụ Bán hàng & Giao hàng toàn quốc

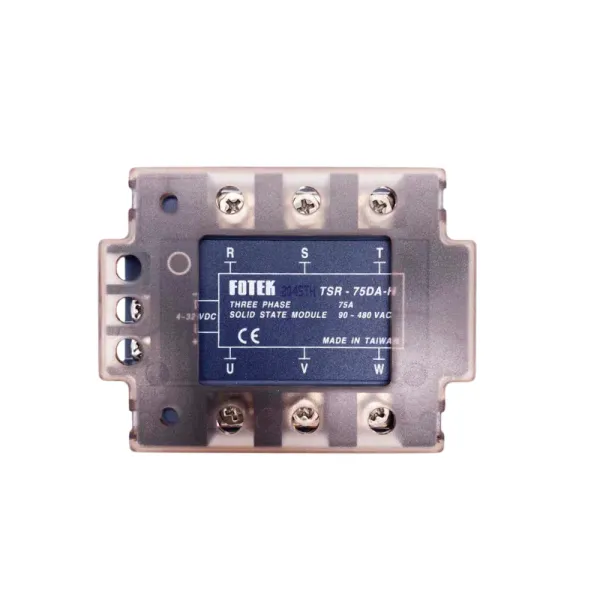

Module bán dẫn 3 pha SSR Fotek TSR-75DA-H là thiết bị đóng cắt bán dẫn DC sang AC thuộc dòng TSR-DA của FOTEK. Sản phẩm nhận tín hiệu điều khiển 4–32VDC để đóng cắt tải ba pha 90–480VAC, với dòng tải định mức tối đa 75A trong điều kiện tải thuần trở và tản nhiệt phù hợp.
FOTEK là thương hiệu thiết bị điều khiển công nghiệp có trụ sở tại Đài Loan, cung cấp cảm biến, bộ điều khiển nhiệt độ, bộ điều chỉnh công suất và relay bán dẫn. Dòng TSR được phát triển cho các hệ thống cần đóng cắt thường xuyên, vận hành ổn định và hạn chế hao mòn cơ khí.
SSR 3 pha 75A này sử dụng linh kiện bán dẫn nên không có tiếp điểm cơ khí, không phát sinh tiếng đóng cắt và không gặp hiện tượng mòn tiếp điểm như contactor thông thường. Đây là lợi thế đáng kể trong các dây chuyền phải điều khiển tải theo chu kỳ ngắn hoặc hoạt động liên tục.
Cơ chế đóng cắt điểm không Zero Cross cho phép đầu ra chuyển trạng thái gần điểm 0 của sóng điện áp AC, qua đó hỗ trợ giảm nhiễu điện từ, nhiễu vô tuyến và xung chuyển mạch. Thiết bị đặc biệt phù hợp với tải điện trở, đồng thời có thể sử dụng cho tải điện dung hoặc tải cảm không bão hòa khi được tính chọn đúng theo đặc tính khởi động.
Phiên bản điện áp cao “-H” hỗ trợ dải tải đến 480VAC. Module còn được thiết kế với khả năng cách ly cao, chịu xung tốt và có mạch bảo vệ quá nhiệt, góp phần nâng cao độ ổn định trong môi trường công nghiệp.
| Thông số | Giá trị |
|---|---|
| Loại thiết bị | Module bán dẫn ba pha DC sang AC |
| Điện áp điều khiển | 4–32VDC |
| Điện áp ngắt đầu vào | Dưới 3,0VDC |
| Dòng kích đầu vào | Tối đa 30mA |
| Dải điện áp tải | 90–480VAC |
| Dòng tải định mức | Tối đa 75A đối với tải thuần trở |
| Phương pháp điều khiển | Đóng cắt điểm không Zero Cross |
| Thời gian đáp ứng | 8,3ms tại 60Hz |
| Dòng rò đầu ra | Tối đa 5mA |
| Độ bền điện môi | 4kVrms |
| Điện trở cách điện | Trên 100MΩ tại 500VDC |
| Khả năng miễn nhiễm xung đầu vào | 2kV theo EN 61000-4-4 |
| Mạch bảo vệ quá nhiệt | Ngưỡng 120°C |
| Môi trường làm việc | -40 đến +80°C; độ ẩm 35–85% RH |
| Tiêu chuẩn phù hợp | EN 60947-4-3 và EN 60950 |
Fotek TSR-75DA-H thực hiện chức năng cách ly tín hiệu điều khiển DC công suất nhỏ với mạch tải AC ba pha công suất lớn. Tín hiệu có thể được cấp từ PLC, bộ điều khiển nhiệt độ hoặc mạch điều khiển tương thích, giúp hệ thống tự động đóng hoặc ngắt tải mà không cần vận hành tiếp điểm cơ khí.
Khi đầu vào nhận điện áp điều khiển nằm trong dải cho phép, mạch cách ly truyền lệnh tới phần tử bán dẫn công suất. Đầu ra chờ đến vùng điểm không của điện áp xoay chiều rồi chuyển sang trạng thái dẫn, cấp nguồn cho tải. Khi tín hiệu điều khiển mất, module ngừng dẫn tại điểm chuyển mạch thích hợp của dạng sóng AC. Nguyên lý này giúp giảm nhiễu EMI/RFI và hạn chế xung điện khi đóng cắt.
Do linh kiện công suất vẫn phát nhiệt khi dẫn dòng, module phải được lắp lên bộ tản nhiệt phù hợp. Bề mặt tiếp xúc cần phẳng và nên sử dụng tấm dẫn nhiệt hoặc keo tản nhiệt có hệ số dẫn nhiệt theo khuyến nghị của nhà sản xuất. Với dòng tải lớn, cần tính thêm thông gió hoặc quạt làm mát, đồng thời không xem mức 75A là dòng vận hành liên tục trong mọi điều kiện nhiệt độ.
Sản phẩm phù hợp nhất với các hệ thống điều khiển gia nhiệt ba pha như lò sấy, tủ sấy, máy ép nhựa, máy đóng gói, dây chuyền chế biến, điện trở đốt nóng và thiết bị ổn nhiệt công nghiệp. Khả năng đóng cắt nhanh, êm và không mòn tiếp điểm đặc biệt hữu ích khi kết hợp với bộ điều khiển nhiệt độ PID.
TSR-75DA-H cũng có thể được cân nhắc cho tải điện dung hoặc tải cảm không bão hòa, nhưng phải tính đến dòng khởi động và điện áp xung khi ngắt. Với động cơ ba pha, biến áp, đèn sợi đốt hoặc tải có dòng xung cao, cần chọn dư công suất theo hướng dẫn của FOTEK và phối hợp thiết bị bảo vệ phù hợp.
Để bảo vệ module khi tải bị ngắn mạch, nên lắp cầu chì bán dẫn tác động nhanh có trị số I²t phù hợp. SSR không thay thế chức năng cách ly an toàn hoặc bảo vệ quá dòng, vì vậy mạch điện vẫn cần CB, cầu chì và thiết bị cách ly được thiết kế đúng tiêu chuẩn.
Khi chọn mua module bán dẫn Fotek chính hãng, khách hàng cần đối chiếu đúng mã TSR-75DA-H, điện áp điều khiển, điện áp tải, dòng làm việc thực tế và điều kiện tản nhiệt. Việc tính chọn đúng ngay từ đầu giúp module vận hành ổn định, hạn chế quá nhiệt và kéo dài tuổi thọ của hệ thống.
Để được tư vấn lựa chọn SSR, tản nhiệt và thiết bị bảo vệ phù hợp, hãy đặt mua sản phẩm chính hãng tại thietbicodien. Đội ngũ kỹ thuật sẽ hỗ trợ kiểm tra yêu cầu tải và cấu hình giải pháp theo ứng dụng thực tế.
Đây là relay bán dẫn ba pha thuộc dòng TSR của FOTEK, dùng tín hiệu DC để điều khiển tải AC ba pha.
Module nhận tín hiệu điều khiển trong dải 4–32VDC, phù hợp với nhiều bộ điều khiển nhiệt độ, PLC và mạch điều khiển DC công nghiệp.
Có. Phiên bản điện áp cao này có dải điện áp tải 90–480VAC. Điện áp và cấu hình nguồn thực tế phải nằm trong giới hạn cho phép của module.
Không nên. Mức 75A là dòng định mức tối đa đối với tải thuần trở trong điều kiện lắp đặt và tản nhiệt thích hợp. Dòng sử dụng thực tế còn phụ thuộc nhiệt độ môi trường, bộ tản nhiệt, thông gió và chu kỳ đóng cắt.
Có. Điều khiển điện trở gia nhiệt ba pha là một trong những ứng dụng phù hợp nhất của sản phẩm, đặc biệt khi cần đóng cắt thường xuyên theo lệnh của bộ điều khiển nhiệt độ.
SSR có thể đảm nhiệm việc đóng cắt tải trong phạm vi thiết kế nhưng không thay thế CB, cầu chì hoặc thiết bị cách ly an toàn. Hệ thống vẫn cần bảo vệ ngắn mạch, quá dòng và phương tiện ngắt nguồn độc lập.
Đầu ra bán dẫn có dòng rò nhỏ ngay cả khi ở trạng thái ngắt; catalogue quy định mức tối đa 5mA. Vì vậy phải cô lập nguồn bằng thiết bị cơ khí thích hợp trước khi bảo trì hoặc chạm vào mạch tải.
| Loại module | Bán dẫn ba pha, điều khiển DC và đóng cắt tải AC |
| Số pha tải | 3 pha |
| Điện áp ngõ vào | 4–32 VDC |
| Điện áp ngắt ngõ vào | Dưới 3,0 VDC |
| Dòng kích ngõ vào | Tối đa 30 mA |
| Điện áp ngõ ra | 90–480 VAC |
| Dòng tải định mức | Tối đa 75 A đối với tải thuần trở |
| Phương thức chuyển mạch | Đóng cắt điểm không |
| Thời gian đáp ứng | 8,3 ms tại 60 Hz |
| Dòng rò ngõ ra | Tối đa 5 mA |
| Độ bền điện môi | 4 kVrms |
| Điện trở cách điện | Trên 100 MΩ tại 500 VDC |
| Môi trường làm việc | -40 đến +80 °C; độ ẩm 35–85% RH |
| Trọng lượng | 390 g |
| Kích thước | 100×76×30 mm |
