| Hãng sản xuất: | Fotek |
| Model: | TSR-75AA-H |
| Xuất xứ: | Đài Loan |
| Bảo hành: | 12 tháng |
| Giá bán | Liên hệ |
| Tình trạng: | Liên hệ |
Mua sản phẩm trên 5.000.000đ bạn sẽ được giao hàng miễn phí bằng Dịch vụ chuyển phát nhanh trên toàn quốc.
Mua hàng tại Công ty Lâm Hà:
Uy tín cung cấp Dịch vụ Bán hàng & Giao hàng toàn quốc

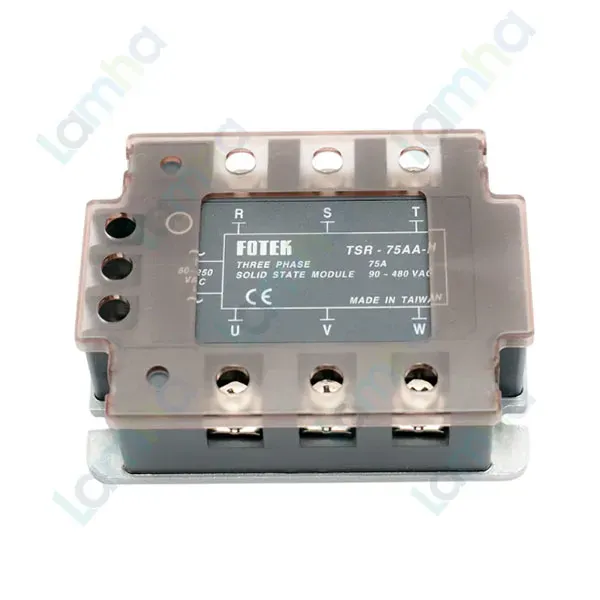

Module bán dẫn 3 pha SSR Fotek TSR-75AA-H là thiết bị đóng cắt không tiếp điểm, nhận tín hiệu điều khiển AC để điều khiển đồng thời tải điện xoay chiều ba pha. Phiên bản điện áp cao này phù hợp với các hệ thống gia nhiệt công nghiệp cần đóng/ngắt thường xuyên, vận hành ổn định và hạn chế hao mòn cơ khí.
Fotek là thương hiệu thiết bị điều khiển công nghiệp của Đài Loan, cung cấp cảm biến, bộ điều khiển nhiệt độ và module bán dẫn SSR. Sản phẩm TSR-75AA-H thuộc dòng TSR-AA, được thiết kế cho tải AC ba pha và đáp ứng các yêu cầu cách ly, chịu xung cũng như bảo vệ nhiệt trong môi trường công nghiệp.
| Thông số | Giá trị |
|---|---|
| Loại module | SSR ba pha, AC điều khiển AC |
| Điện áp đầu vào điều khiển | 80–250 VAC, 50/60 Hz |
| Trở kháng đầu vào | Xấp xỉ 60 kΩ |
| Điện áp tải định mức | 90–480 VAC |
| Dòng tải định mức | 75 A |
| Điện áp tắt tối thiểu | 10 VAC |
| Dòng rò khi ngắt | Nhỏ hơn 5 mA |
| Sụt áp khi dẫn | Nhỏ hơn 2 VAC |
| Phương thức đóng cắt | Qua điểm không, zero-cross |
| Thời gian đáp ứng đóng/ngắt | Không quá 1/2 chu kỳ cộng 1 ms |
| Độ bền điện môi | Lớn hơn 4 kV |
| Điện trở cách điện | Lớn hơn 100 MΩ tại 500 VDC |
| Nhiệt độ môi trường | -40 đến +80°C |
| Ngưỡng bảo vệ quá nhiệt | Trên 120°C |
| Tiêu chuẩn phù hợp | EN 60947-4-3 và EN 60950 |
| Kích thước tổng thể | Xấp xỉ 105 × 74 × 33 mm |
| Khối lượng | Xấp xỉ 390 g |
TSR-75AA-H thực hiện chức năng đóng hoặc ngắt nguồn cấp cho tải AC ba pha theo tín hiệu điều khiển từ bộ điều khiển bên ngoài. Thiết bị đặc biệt phù hợp với phương pháp điều khiển đóng/ngắt theo chu kỳ; đây không phải là bộ điều chỉnh công suất kiểu điều khiển góc pha.
Khi đầu vào nhận được tín hiệu AC phù hợp, mạch cách ly và mạch phát hiện điểm không bên trong sẽ điều khiển các phần tử bán dẫn công suất dẫn điện trên ba pha. Quá trình đóng tải diễn ra gần thời điểm điện áp xoay chiều đi qua giá trị không, nhờ đó hạn chế xung đóng cắt đối với tải điện trở.
Khi tín hiệu điều khiển bị loại bỏ, các phần tử bán dẫn ngừng dẫn khi dòng điện AC đi qua điểm không tự nhiên. Do không có tiếp điểm chuyển động, module thích hợp với hệ thống cần đóng/ngắt thường xuyên và giảm công việc bảo trì liên quan đến tiếp điểm cơ khí.
Module phải được lắp trên bộ tản nhiệt phù hợp, bề mặt tiếp xúc cần phẳng và nên sử dụng vật liệu truyền nhiệt đúng kỹ thuật. Dòng tải thực tế phải được lựa chọn theo điều kiện tản nhiệt, nhiệt độ tủ điện và đặc tính của tải, không chỉ dựa vào dòng định mức danh nghĩa.
Cần bố trí cầu chì bán dẫn hoặc thiết bị bảo vệ quá dòng phù hợp, thiết bị cách ly cơ khí ở phía nguồn và dây bảo vệ PE cho vỏ tải. SSR vẫn có dòng rò khi ở trạng thái ngắt, vì vậy không được xem module là phương tiện cách ly an toàn khi kiểm tra hoặc bảo trì.
Khách hàng cần kiểm tra đúng module SSR Fotek 3 pha, kiểu tín hiệu điều khiển AC, điện áp tải, dòng tải thực tế và yêu cầu tản nhiệt trước khi đặt hàng. Việc lựa chọn đúng phiên bản giúp thiết bị vận hành ổn định và tránh nhầm lẫn với dòng TSR-DA sử dụng tín hiệu điều khiển DC.
Để mua Fotek TSR-75AA-H chính hãng và được hỗ trợ lựa chọn module, tản nhiệt cùng thiết bị bảo vệ phù hợp, hãy liên hệ trực tiếp thietbicodien.
Đây là phiên bản AA, sử dụng tín hiệu điều khiển AC và đóng cắt tải AC ba pha. Không cấp trực tiếp tín hiệu DC vào ngõ điều khiển của phiên bản này.
Có. Sản phẩm phù hợp với tải điện trở gia nhiệt ba pha nếu điện áp, dòng tải thực tế, phương án tản nhiệt và thiết bị bảo vệ đều nằm trong điều kiện cho phép.
Có, điện áp này nằm trong dải đầu vào do nhà sản xuất công bố. Tuy nhiên, nguồn điều khiển phải ổn định và được đấu đúng các đầu vào của module.
Có. Module bán dẫn phát nhiệt trong quá trình dẫn tải nên cần bộ tản nhiệt được lựa chọn theo dòng thực tế và nhiệt độ môi trường. Với tải lớn, có thể cần thêm thông gió cưỡng bức cho tủ điện.
Zero-cross cho phép đóng tải gần thời điểm điện áp AC đi qua giá trị không, giúp giảm xung đóng cắt và nhiễu điện trong các ứng dụng tải điện trở như điện trở gia nhiệt.
Không. Đây là module AC điều khiển AC, được thiết kế cho tải xoay chiều ba pha. Tải DC cần sử dụng loại SSR có cấu trúc đầu ra phù hợp với dòng một chiều.
Không. SSR có dòng rò khi ngắt và không tạo khoảng cách cách ly cơ khí như cầu dao hoặc thiết bị cách ly. Khi bảo trì, phải ngắt nguồn bằng thiết bị cách ly thích hợp và xác nhận mạch đã hết điện.
TSR-75AA-H là phiên bản điện áp tải cao, trong khi TSR-75AA thuộc nhóm điện áp tiêu chuẩn. Cần đối chiếu dải điện áp tải trong bảng thông số trước khi lựa chọn.
| Số pha tải | 3 pha |
| Điện áp đầu vào điều khiển | 80–250 VAC, 50/60 Hz |
| Trở kháng đầu vào | Xấp xỉ 60 kΩ |
| Điện áp tải định mức | 90–480 VAC |
| Dòng tải định mức | 75 A |
| Phương thức đóng cắt | Qua điểm không (zero-cross) |
| Dòng rò khi ngắt | Nhỏ hơn 5 mA |
| Sụt áp khi dẫn | Nhỏ hơn 2 VAC |
| Thời gian đáp ứng đóng/ngắt | Không quá 1/2 chu kỳ cộng 1 ms |
| Độ bền điện môi | Lớn hơn 4 kV |
| Điện trở cách điện | Lớn hơn 100 MΩ tại 500 VDC |
| Nhiệt độ môi trường làm việc | -40 đến +80°C |
| Bảo vệ quá nhiệt | Kích hoạt khi nhiệt độ vượt 120°C |
| Trọng lượng | Xấp xỉ 390 g |
| Kích thước | 105×74×33 mm |
