| Hãng sản xuất: | Fotek |
| Model: | ESR-40DA-H |
| Xuất xứ: | Đài Loan |
| Bảo hành: | 12 tháng |
| Giá bán | Liên hệ |
| Tình trạng: | Liên hệ |
Mua sản phẩm trên 5.000.000đ bạn sẽ được giao hàng miễn phí bằng Dịch vụ chuyển phát nhanh trên toàn quốc.
Mua hàng tại Công ty Lâm Hà:
Uy tín cung cấp Dịch vụ Bán hàng & Giao hàng toàn quốc

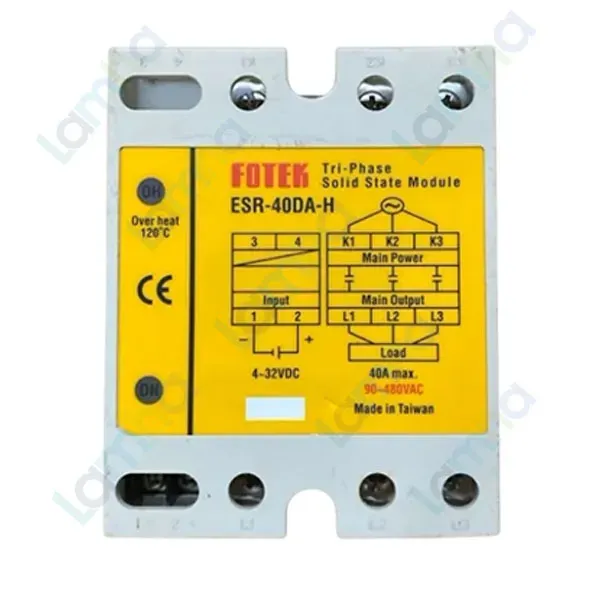

Module bán dẫn 3 pha SSR Fotek ESR-40DA-H là thiết bị đóng cắt tải xoay chiều ba pha công suất cao, nhận tín hiệu điều khiển DC 4–32 VDC và điều khiển tải trong dải điện áp 90–480 VAC. Sản phẩm có dòng tải định mức tối đa 40 A, phù hợp cho các hệ thống gia nhiệt và dây chuyền tự động cần đóng ngắt thường xuyên.
Fotek là thương hiệu thiết bị tự động hóa được thành lập tại Đài Bắc, Đài Loan từ năm 1985. Hãng phát triển nhiều dòng cảm biến, bộ điều khiển và module bán dẫn phục vụ ngành chế tạo máy. Model ESR-40DA-H thuộc dòng ESR-DA ba pha công suất cao, phiên bản điện áp cao DC-to-AC và có xuất xứ Đài Loan.
| Thông số | Giá trị |
|---|---|
| Loại module | SSR ba pha công suất cao, DC-to-AC |
| Điện áp điều khiển ngõ vào | 4–32 VDC |
| Điện áp ngắt ngõ vào | Nhỏ hơn 3,0 VDC |
| Dòng điện ngõ vào | Tối đa 30 mA |
| Điện áp tải ngõ ra | 90–480 VAC |
| Dòng tải định mức | Tối đa 40 A |
| Phương thức điều khiển | Đóng cắt tại điểm zero |
| Dòng điện rò ngõ ra | 5 mA |
| Thời gian đáp ứng | 8,3 ms tại 60 Hz |
| Dòng điện xung chịu được | 410 A |
| Điện áp đỉnh chịu được | 1200 VAC |
| Bảo vệ quá nhiệt | Ngắt ngõ ra trên 120°C, khôi phục dưới 110°C |
| Độ bền điện môi | 4 kVrms |
| Điện trở cách điện | 100 MΩ tại 500 VDC |
| Môi trường làm việc | -40°C đến +80°C, độ ẩm tương đối 35–85% |
| Tiêu chuẩn liên quan | EN 60947-4-3 và EN 60950 |
Fotek ESR-40DA-H thực hiện chức năng đóng hoặc ngắt nguồn điện AC ba pha cấp cho tải theo trạng thái của tín hiệu điều khiển DC. Thiết bị được dùng thay cho contactor trong các ứng dụng cần đóng ngắt nhanh, lặp lại nhiều lần và không yêu cầu tiếp điểm cách ly cơ khí.
Khi bộ điều khiển cấp tín hiệu nằm trong dải 4–32 VDC vào ngõ vào, mạch điều khiển bên trong kích hoạt các phần tử bán dẫn công suất. Với phương thức đóng cắt tại điểm zero, ngõ ra bắt đầu dẫn gần thời điểm điện áp AC đi qua mức zero và cấp điện cho tải ba pha.
Khi tín hiệu điều khiển bị loại bỏ, phần tử bán dẫn ngừng dẫn khi dòng điện xoay chiều đi qua zero. Do đó, ESR-40DA-H là thiết bị điều khiển đóng hoặc ngắt tải, không phải bộ điều chỉnh tuyến tính điện áp hay bộ biến tần thay đổi tốc độ động cơ.
Mạch bảo vệ nhiệt theo dõi nhiệt độ bên trong module. Nếu nhiệt độ vượt 120°C, ngõ ra được ngắt để hạn chế hư hỏng do quá nhiệt; thiết bị khôi phục hoạt động khi nhiệt độ giảm xuống dưới 110°C. Chức năng này không thay thế cầu chì, thiết bị bảo vệ nhánh và giải pháp tản nhiệt bên ngoài.
thietbicodien cung cấp module bán dẫn Fotek chính hãng, hỗ trợ kiểm tra đúng model, điện áp điều khiển, điện áp tải và dòng định mức trước khi đặt hàng. Khách hàng cũng được tư vấn lựa chọn giải pháp tản nhiệt và thiết bị bảo vệ phù hợp với điều kiện vận hành thực tế.
Để nhận tư vấn và đặt mua Fotek ESR-40DA-H đúng thông số, hãy liên hệ trực tiếp thietbicodien.
Đây là module bán dẫn SSR ba pha công suất cao, sử dụng tín hiệu DC để đóng hoặc ngắt tải điện xoay chiều ba pha mà không cần tiếp điểm cơ khí.
Thiết bị nhận tín hiệu điều khiển 4–32 VDC và làm việc với tải AC trong dải điện áp 90–480 VAC.
40 A là dòng tải định mức tối đa. Khả năng vận hành liên tục còn phụ thuộc nhiệt độ môi trường, tản nhiệt, thông gió, loại tải và chu kỳ đóng ngắt; cần áp dụng hệ số giảm tải theo hướng dẫn kỹ thuật.
Có. Ngõ ra được ngắt khi nhiệt độ vượt 120°C và tự khôi phục sau khi nhiệt độ giảm xuống dưới 110°C. Bảo vệ này không thay thế thiết bị bảo vệ quá dòng hoặc ngắn mạch bên ngoài.
Zero-cross cho phép đóng dẫn gần điểm điện áp AC đi qua zero, giúp hạn chế nhiễu điện và xung chuyển mạch, đặc biệt hữu ích khi điều khiển tải điện trở gia nhiệt.
Có thể nếu ngõ ra PLC cung cấp điện áp DC nằm trong dải 4–32 VDC và đáp ứng dòng kích của module. Cần đấu đúng cực tính và đúng sơ đồ do Fotek công bố.
Thiết bị có thể được xem xét cho chế độ bật hoặc tắt động cơ, nhưng phải tính đến dòng khởi động và đặc tính tải cảm. Với yêu cầu điều chỉnh tốc độ, đảo chiều hoặc bảo vệ động cơ toàn diện, cần sử dụng biến tần hay bộ điều khiển chuyên dụng.
ESR-40DA-H là phiên bản tiêu chuẩn, còn ESR-40DA-H+ được Fotek phân loại là phiên bản đi kèm cụm cầu chì, tản nhiệt và quạt. Khi đặt hàng cần kiểm tra chính xác ký hiệu dấu cộng để tránh chọn nhầm cấu hình.
| Số pha | 3 pha |
| Điện áp điều khiển ngõ vào | 4–32 VDC |
| Điện áp ngắt ngõ vào | Nhỏ hơn 3,0 VDC |
| Dòng điện ngõ vào | Tối đa 30 mA |
| Điện áp tải ngõ ra | 90–480 VAC |
| Dòng tải định mức | Tối đa 40 A |
| Phương thức đóng cắt | Đóng cắt tại điểm zero |
| Dòng điện rò ngõ ra | 5 mA |
| Thời gian đáp ứng | 8,3 ms tại 60 Hz |
| Dòng điện xung chịu được | 410 A |
| Điện áp đỉnh chịu được | 1200 VAC |
| Bảo vệ quá nhiệt | Ngắt ngõ ra trên 120°C, khôi phục dưới 110°C |
| Độ bền điện môi | 4 kVrms |
