| Hãng sản xuất: | Fotek |
| Model: | TSR-50DA-H |
| Xuất xứ: | Đài Loan |
| Bảo hành: | 12 tháng |
| Giá bán | Liên hệ |
| Tình trạng: | Liên hệ |
Mua sản phẩm trên 5.000.000đ bạn sẽ được giao hàng miễn phí bằng Dịch vụ chuyển phát nhanh trên toàn quốc.
Mua hàng tại Công ty Lâm Hà:
Uy tín cung cấp Dịch vụ Bán hàng & Giao hàng toàn quốc

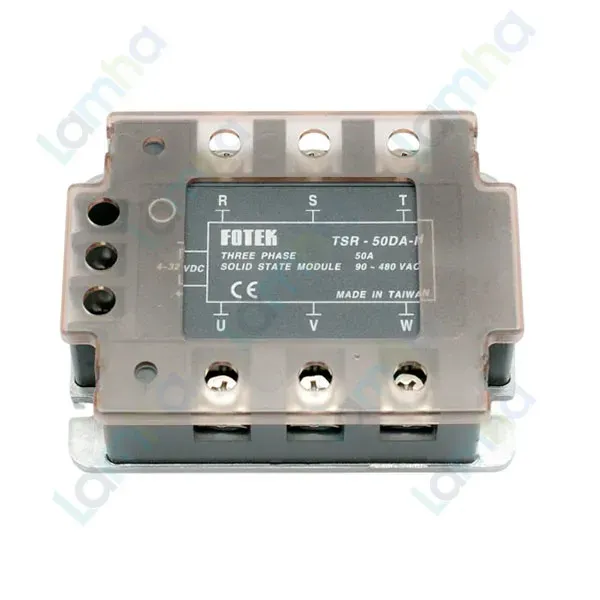

Module bán dẫn 3 pha SSR Fotek TSR-50DA-H là thiết bị đóng cắt không tiếp điểm, dùng tín hiệu điều khiển một chiều để điều khiển tải xoay chiều ba pha. Phiên bản cao áp này phù hợp với hệ thống gia nhiệt, máy móc và dây chuyền tự động cần đóng ngắt thường xuyên, vận hành êm và hạn chế hao mòn cơ khí.
Fotek Controls là thương hiệu thiết bị tự động hóa của Đài Loan, có trụ sở tại Đài Bắc. Dòng TSR được Fotek phát triển dành cho tải ba pha, kết hợp khả năng cách ly giữa mạch điều khiển và mạch công suất với phương pháp đóng cắt tại điểm điện áp qua không.
| Thông số | Giá trị |
|---|---|
| Loại module | SSR ba pha, loại cao áp DC sang AC |
| Điện áp điều khiển đầu vào | 4–32 VDC |
| Điện áp ngắt đầu vào | Dưới 3,0 VDC |
| Dòng kích đầu vào | Tối đa 30 mA |
| Điện áp tải đầu ra | 90–480 VAC |
| Dòng tải định mức | Tối đa 50 A, định mức theo tải điện trở |
| Phương pháp điều khiển | Đóng cắt tại điểm qua không |
| Dòng rò trạng thái ngắt | Tối đa 5 mA |
| Thời gian đáp ứng | 8,3 ms tại 60 Hz |
| Khả năng miễn nhiễm xung đầu vào | 2 kV theo EN61000-4-4 |
| Độ bền điện môi | 4 kVrms theo EN60950/VDE0805 |
| Điện trở cách điện | 100 MΩ tại 500 VDC |
| Bảo vệ quá nhiệt | Mạch bảo vệ ở 120°C |
| Môi trường làm việc | -40°C đến +80°C; độ ẩm tương đối 35–85% |
| Tiêu chuẩn phù hợp | EN60947-4-3 và EN60950 |
SSR ba pha 50 A thực hiện chức năng đóng hoặc ngắt đường cấp điện cho tải AC ba pha theo trạng thái của tín hiệu điều khiển DC. Thiết bị đặc biệt phù hợp với hệ thống cần điều khiển tự động và đóng ngắt lặp lại nhiều lần.
Khi mạch đầu vào nhận tín hiệu DC hợp lệ, khối điều khiển kích hoạt các phần tử bán dẫn công suất ở phía đầu ra. Với nguyên lý đóng cắt zero-cross, module chờ đến vùng điện áp xoay chiều đi qua điểm không rồi mới chuyển trạng thái, giúp giảm nhiễu điện từ và hạn chế xung chuyển mạch. Khi tín hiệu điều khiển được loại bỏ, đầu ra trở về trạng thái ngắt theo đặc tính của mạch bán dẫn.
Mạch điều khiển điện áp thấp và mạch tải công suất được cách ly điện. Do không sử dụng tiếp điểm cơ khí, module không gặp hiện tượng nảy tiếp điểm và không cần bảo dưỡng tiếp điểm định kỳ như relay điện từ.
Để mua Fotek TSR-50DA-H chính hãng, được hỗ trợ đối chiếu đúng thông số, lựa chọn bộ tản nhiệt và phương án bảo vệ phù hợp với tải thực tế, khách hàng có thể liên hệ trực tiếp thietbicodien. Chúng tôi hỗ trợ tư vấn kỹ thuật và lựa chọn thiết bị theo yêu cầu của từng hệ thống điện công nghiệp.
TSR-50DA-H là module SSR ba pha, được thiết kế để dùng tín hiệu điều khiển DC đóng ngắt tải AC ba pha.
Có thể nếu ngõ ra PLC là tín hiệu DC và đáp ứng dải điện áp, dòng kích cũng như yêu cầu đấu nối của đầu vào module. Cần kiểm tra khả năng cấp dòng của ngõ ra PLC trước khi kết nối.
Không. Đây là giá trị tối đa theo tải điện trở và điều kiện kỹ thuật của nhà sản xuất. Dòng sử dụng thực tế còn phụ thuộc bộ tản nhiệt, nhiệt độ tủ điện, thông gió, chu kỳ đóng cắt và đặc tính tải.
Cần thiết kế tản nhiệt phù hợp khi module làm việc với dòng tải đáng kể. Bề mặt tiếp xúc phải được lắp chắc chắn và sử dụng vật liệu truyền nhiệt thích hợp để đưa nhiệt từ module sang bộ tản nhiệt.
Mạch bảo vệ quá nhiệt tích hợp không thay thế chức năng bảo vệ ngắn mạch. Hệ thống vẫn cần cầu chì bán dẫn tác động nhanh và thiết bị bảo vệ nguồn được lựa chọn đúng theo hướng dẫn kỹ thuật.
Có thể cân nhắc, nhưng phải tính dòng khởi động, xung khi ngắt và chọn dư định mức theo hướng dẫn ứng dụng của nhà sản xuất. Với tải động cơ, cần kiểm tra kỹ chế độ vận hành trước khi chọn SSR.
Không. Đây là module đóng ngắt dùng phương pháp zero-cross; tín hiệu đầu vào chỉ ra lệnh bật hoặc tắt khi đạt điều kiện kích, không điều chỉnh công suất đầu ra theo tỷ lệ điện áp điều khiển.
SSR có dòng rò nhỏ ở trạng thái ngắt và có thể hỏng theo trạng thái dẫn. Vì vậy, trạng thái ngắt của tín hiệu điều khiển không được xem là cách ly an toàn; phải ngắt và cô lập nguồn công suất trước khi thao tác.
| Điện áp điều khiển đầu vào | 4 ~ 32 VDC |
| Điện áp ngắt đầu vào | Dưới 3,0 VDC |
| Dòng kích đầu vào | Tối đa 30 mA |
| Điện áp tải đầu ra | 90 ~ 480 VAC |
| Dòng tải định mức | Tối đa 50 A đối với tải điện trở |
| Phương pháp đóng cắt | Đóng cắt tại điểm qua không |
| Dòng rò trạng thái ngắt | Tối đa 5 mA |
| Thời gian đáp ứng | 8,3 ms tại 60 Hz |
| Khả năng miễn nhiễm xung đầu vào | 2 kV theo EN61000-4-4 |
| Độ bền điện môi | 4 kVrms theo EN60950/VDE0805 |
| Điện trở cách điện | 100 MΩ tại 500 VDC |
| Bảo vệ quá nhiệt | Mạch bảo vệ ở 120 °C |
| Môi trường làm việc | -40 ~ +80 °C; độ ẩm tương đối 35 ~ 85% |
