| Hãng sản xuất: | Fotek |
| Model: | LSR-100DA+ |
| Xuất xứ: | Đài Loan |
| Bảo hành: | 12 tháng |
| Giá bán | Liên hệ |
| Tình trạng: | Liên hệ |
Mua sản phẩm trên 5.000.000đ bạn sẽ được giao hàng miễn phí bằng Dịch vụ chuyển phát nhanh trên toàn quốc.
Mua hàng tại Công ty Lâm Hà:
Uy tín cung cấp Dịch vụ Bán hàng & Giao hàng toàn quốc

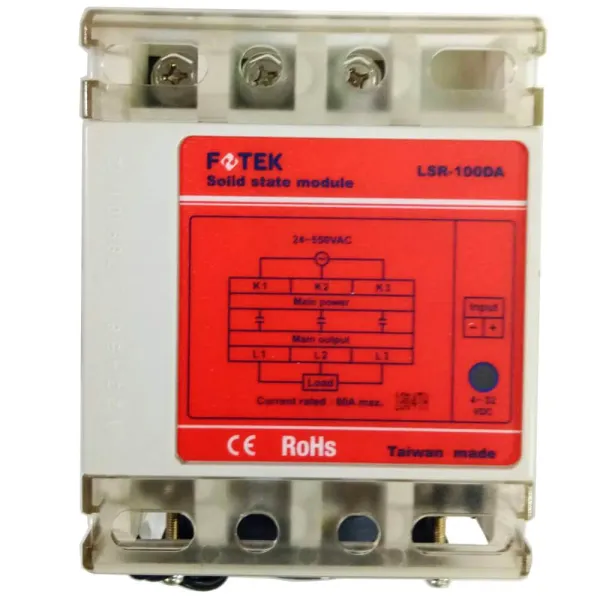

Relay bán dẫn 3 pha SSR Fotek LSR-100DA+ là module đóng cắt tải AC ba pha thuộc dòng LSR-DA tản nhiệt tăng cường. Thiết bị nhận tín hiệu điều khiển 4–32 VDC, làm việc với tải 24–550 VAC và có dòng tải định mức 80 A theo bảng chọn chính thức của hãng.
Fotek là thương hiệu thiết bị điều khiển công nghiệp của Đài Loan, có trụ sở tại Đài Bắc. Sản phẩm LSR-100DA+ xuất xứ Đài Loan, phù hợp cho các hệ thống tự động hóa cần đóng cắt thường xuyên, phản hồi nhanh và hạn chế hao mòn cơ khí.
| Thông số | Giá trị |
|---|---|
| Loại module | SSR ba pha DC sang AC, tản nhiệt tăng cường, có quạt làm mát |
| Điện áp điều khiển đầu vào | 4–32 VDC |
| Dòng kích đầu vào | Không quá 30 mA |
| Điện áp ngắt đầu vào | Không quá 3,0 VDC |
| Điện áp tải | 24–550 VAC |
| Dòng tải định mức | 80 A |
| Dòng tải nhỏ nhất | 100 mA |
| Phương thức kích | Đóng cắt tại điểm zero-cross |
| Điện áp quá độ đầu ra | 1.200 VAC |
| Khả năng chịu dòng xung | 10 lần dòng tải cực đại trong một chu kỳ |
| Điện áp rơi đầu ra | Không quá 1,5 VAC |
| Dòng rò trạng thái ngắt | Không quá 25 mA |
| Thời gian đáp ứng | 8,3 ms tại 60 Hz |
| Khả năng cách điện | Độ bền điện môi trên 4 kV; điện trở cách điện trên 100 MΩ tại 500 VDC |
| Môi trường làm việc | −40 đến +80°C; độ ẩm tương đối 35–85% |
Fotek LSR-100DA+ thực hiện chức năng đóng hoặc ngắt ba nhánh tải AC bằng tín hiệu điều khiển 4–32 VDC. Thiết bị tạo giao diện giữa mạch điều khiển công suất thấp và tải ba pha 24–550 VAC, giúp PLC hoặc bộ điều khiển nhiệt độ điều khiển tải mà không phải đóng cắt trực tiếp dòng công suất lớn.
Khi có điện áp DC hợp lệ tại đầu vào, mạch điều khiển bên trong kích hoạt các phần tử bán dẫn công suất. Với cơ chế zero-cross, module bắt đầu dẫn khi điện áp AC tiến gần điểm qua không. Khi mất tín hiệu điều khiển, phần tử công suất ngừng dẫn tại thời điểm dòng điện AC thích hợp.
Do không có tiếp điểm chuyển động, relay bán dẫn ba pha không chịu mài mòn tiếp điểm như relay điện cơ. Nhiệt sinh ra trên phần tử công suất được truyền sang bộ tản nhiệt tăng cường và thoát ra nhờ quạt làm mát tích hợp.
Dòng 80 A là giá trị định mức trong catalogue; dòng sử dụng thực tế cần được lựa chọn theo nhiệt độ môi trường, chế độ đóng cắt, đặc tính tải và điều kiện thông gió. Cần chừa khoảng trống thông gió, không che quạt và duy trì khoảng cách phù hợp với thiết bị xung quanh.
LSR-100DA+ là phiên bản tiêu chuẩn, không phải dòng LSR-F có cầu chì tích hợp. Hệ thống phải có thiết bị bảo vệ quá dòng, ngắn mạch và phương tiện cách ly nguồn phù hợp. SSR vẫn có dòng rò khi ngắt nên không được dùng thay cho cầu dao cách ly an toàn.
Khi chọn mua Fotek LSR-100DA+ chính hãng, khách hàng cần kiểm tra đúng phiên bản đầu vào 4–32 VDC, đầu ra 24–550 VAC, dòng định mức 80 A và cấu hình có quạt làm mát. Việc đối chiếu đúng model giúp tránh nhầm với dòng LSR-AA hoặc LSR-F có cấu hình khác.
Đặt mua hàng chính hãng tại thietbicodien để được hỗ trợ đối chiếu mã sản phẩm, lựa chọn theo tải thực tế và tư vấn phương án lắp đặt phù hợp cho tủ điện công nghiệp.
Theo bảng lựa chọn chính thức của dòng LSR-DA, LSR-100DA+ có dòng tải định mức 80 A. Không nên suy luận dòng điện từ con số 100 trong tên model; khi thiết kế còn phải xét thêm hệ số tải, nhiệt độ và khả năng thông gió.
Có. Điện áp 24 VDC nằm trong dải đầu vào 4–32 VDC. Ngõ ra PLC phải đáp ứng dòng kích không quá 30 mA và được đấu đúng cực tính theo sơ đồ của nhà sản xuất.
Zero-cross cho phép SSR bắt đầu đóng tải khi điện áp AC tiến gần điểm qua không, qua đó hỗ trợ giảm nhiễu chuyển mạch và xung điện so với việc đóng tại vị trí điện áp tức thời cao.
Không. Đây là phiên bản LSR-DA tiêu chuẩn. Dòng có cầu chì tích hợp được Fotek ký hiệu LSR-F-DA; vì vậy LSR-100DA+ cần phối hợp thiết bị bảo vệ bên ngoài theo thiết kế hệ thống.
Phiên bản này đã thuộc loại tản nhiệt tăng cường và có quạt làm mát. Tuy nhiên, tủ điện vẫn phải thông thoáng, quạt không bị che khuất và module cần được bố trí đúng hướng theo tài liệu lắp đặt.
Có thể sử dụng với tải động cơ phù hợp, nhưng phải tính đến dòng khởi động, tần suất đóng cắt và khả năng chịu xung. Với yêu cầu khởi động mềm hoặc điều chỉnh tốc độ, nên đánh giá thiết bị chuyên dụng như khởi động mềm hoặc biến tần.
Không nên xem SSR là thiết bị cách ly nguồn. Catalogue công bố dòng rò trạng thái ngắt không quá 25 mA; do đó phải ngắt và cách ly nguồn phía trước trước khi bảo trì hoặc thao tác trên tải.
| Số pha | 3 pha |
| Điện áp điều khiển đầu vào | 4 ~ 32 VDC |
| Dòng kích đầu vào | Không quá 30 mA |
| Điện áp tải | 24 ~ 550 VAC |
| Dòng tải định mức | 80 A |
| Dòng tải nhỏ nhất | 100 mA |
| Phương thức đóng cắt | Đóng cắt tại điểm zero-cross |
| Điện áp quá độ đầu ra | 1.200 VAC |
| Khả năng chịu dòng xung | 10 lần dòng tải cực đại trong một chu kỳ |
| Điện áp rơi đầu ra | Không quá 1,5 VAC |
| Dòng rò trạng thái ngắt | Không quá 25 mA |
| Thời gian đáp ứng | 8,3 ms tại 60 Hz |
| Khả năng cách điện | Độ bền điện môi trên 4 kV; điện trở cách điện trên 100 MΩ tại 500 VDC |
| Trọng lượng | Khoảng 450 g |
