| Hãng sản xuất: | Fotek |
| Model: | LSR-40DA+ |
| Xuất xứ: | Đài Loan |
| Bảo hành: | 12 tháng |
| Giá bán | Liên hệ |
| Tình trạng: | Liên hệ |
Mua sản phẩm trên 5.000.000đ bạn sẽ được giao hàng miễn phí bằng Dịch vụ chuyển phát nhanh trên toàn quốc.
Mua hàng tại Công ty Lâm Hà:
Uy tín cung cấp Dịch vụ Bán hàng & Giao hàng toàn quốc

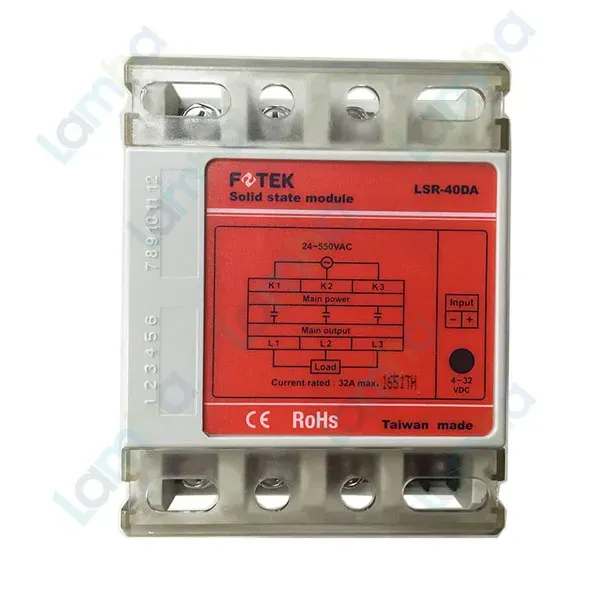

Module bán dẫn 3 pha SSR Fotek LSR-40DA+ là thiết bị đóng cắt tải xoay chiều ba pha bằng tín hiệu điều khiển một chiều. Sản phẩm nhận tín hiệu 4–32 VDC, làm việc với tải 24–550 VAC và có dòng tải định mức 32 A.
Fotek là thương hiệu thiết bị điều khiển công nghiệp có trụ sở tại Đài Bắc, Đài Loan. Các dòng cảm biến, bộ điều khiển và relay bán dẫn của hãng được sử dụng trong tủ điện, máy công nghiệp và hệ thống tự động hóa. Model LSR-40DA+ thuộc dòng module SSR ba pha tăng cường tản nhiệt, tích hợp quạt làm mát để hỗ trợ vận hành ổn định.
| Thông số | Giá trị |
|---|---|
| Loại thiết bị | Module bán dẫn ba pha, điều khiển DC sang tải AC |
| Kiểu tản nhiệt | Tản nhiệt tăng cường, tích hợp quạt làm mát |
| Điện áp điều khiển đầu vào | 4–32 VDC |
| Điện áp ngắt đầu vào | Dưới 3,0 VDC |
| Dòng điện đầu vào | Dưới 10 mA |
| Dải điện áp tải | 24–550 VAC |
| Dòng tải định mức | 32 A |
| Dòng tải tối đa | 40 A |
| Điện áp đỉnh lặp lại trạng thái khóa | 1.200 Vpeak |
| Dòng rò trạng thái ngắt | Dưới 10 mA |
| Độ bền điện môi | Trên 4 kVAC |
| Điện trở cách điện | Trên 100 MΩ tại 500 VDC |
| Thông số quạt làm mát | 24 VDC, 0,11 A; kích thước 60 × 60 × 20 mm |
| Điều kiện môi trường | Nhiệt độ −20 đến 80°C; độ ẩm 35–85% RH |
| Tiêu chuẩn phù hợp | EN 60947-4-3 và EN 60950 |
SSR ba pha Fotek LSR-40DA+ thực hiện đóng hoặc ngắt nguồn điện xoay chiều ba pha cấp cho tải theo trạng thái của tín hiệu điều khiển DC. Thiết bị đóng vai trò giao tiếp giữa bộ điều khiển công suất thấp và tải công suất lớn, giúp PLC hoặc bộ điều khiển nhiệt độ không phải trực tiếp đóng cắt mạch tải.
Khi đầu vào nhận tín hiệu DC nằm trong dải cho phép, mạch cách ly bên trong kích hoạt các phần tử bán dẫn công suất trên ba pha. Mạch zero-cross cho phép quá trình dẫn điện bắt đầu gần thời điểm điện áp AC đi qua điểm không, qua đó giảm nhiễu chuyển mạch và hạn chế tác động điện lên tải.
Khi tín hiệu điều khiển được loại bỏ, các kênh công suất ngừng dẫn khi dòng điện xoay chiều đi qua điểm không. Do không có tiếp điểm cơ khí, relay bán dẫn đóng cắt nhanh, vận hành không tiếng động và phù hợp với những ứng dụng cần lặp lại thao tác đóng cắt nhiều lần.
Trong quá trình dẫn tải, linh kiện bán dẫn vẫn sinh nhiệt. Bộ tản nhiệt và quạt tích hợp giúp đưa nhiệt ra môi trường, nhưng quạt phải được cấp nguồn đúng thông số và module cần lắp tại vị trí thông thoáng. Dòng tải sử dụng thực tế phải được tính theo nhiệt độ tủ điện, tính chất tải, tần suất đóng cắt và đường cong suy giảm dòng của nhà sản xuất.
LSR-40DA+ là phiên bản tiêu chuẩn có tản nhiệt và quạt, không phải phiên bản LSR-F tích hợp cầu chì. Hệ thống cần có thiết bị bảo vệ ngắn mạch phù hợp, thiết bị cách ly nguồn và phương án bảo vệ quá nhiệt. Không nên chọn module chỉ theo dòng làm việc ổn định của tải; tải cảm ứng, động cơ và tải có dòng khởi động lớn cần dự phòng dòng cao hơn tải điện trở.
Cần đấu đúng cực tín hiệu DC, đúng thứ tự mạch lực ba pha và cấp riêng nguồn 24 VDC cho quạt theo hướng dẫn của hãng. Việc lắp đặt, kiểm tra hoặc bảo trì phải được thực hiện khi đã cô lập nguồn điện bởi người có chuyên môn.
Để mua Fotek LSR-40DA+ chính hãng, nhận tư vấn lựa chọn theo điện áp, dòng tải, loại tải và điều kiện làm mát thực tế, khách hàng có thể liên hệ thietbicodien. Sản phẩm được hỗ trợ đối chiếu đúng mã hàng, thông số kỹ thuật và nhu cầu sử dụng trước khi đặt mua.
LSR-40DA+ là module relay bán dẫn ba pha, dùng một tín hiệu điều khiển DC để đóng cắt ba kênh tải AC trong hệ thống điện ba pha.
Thiết bị nhận tín hiệu điều khiển trong dải 4–32 VDC. Vì vậy, module có thể kết nối với nhiều bộ điều khiển nhiệt độ, PLC hoặc mạch điều khiển có ngõ ra điện áp DC tương thích.
Theo thông số của dòng sản phẩm, module có dòng tải định mức 32 A và dòng tải tối đa 40 A. Khi thiết kế hệ thống, nên căn cứ vào dòng định mức, điều kiện tản nhiệt và đặc tính tải thay vì mặc định vận hành liên tục ở mức tối đa.
Có. Đây là phiên bản tăng cường tản nhiệt được trang bị quạt làm mát 24 VDC. Quạt cần được cấp nguồn và bảo đảm lưu thông không khí đúng yêu cầu khi module hoạt động.
Không. Model này thuộc dòng LSR-DA tiêu chuẩn có quạt làm mát. Phiên bản có cầu chì thuộc dòng LSR-F-DA, vì vậy mạch sử dụng LSR-40DA+ cần trang bị thiết bị bảo vệ ngắn mạch thích hợp ở bên ngoài.
Có. Điều khiển gia nhiệt ba pha là một trong những ứng dụng tiêu biểu của thiết bị, đặc biệt khi kết hợp với bộ điều khiển PID hoặc PLC để đóng cắt theo chu kỳ.
Có thể sử dụng với tải động cơ phù hợp, nhưng phải xét dòng khởi động, chế độ vận hành, tần suất đóng cắt và hệ số giảm tải. Với ứng dụng động cơ, cần có kỹ sư điện lựa chọn bảo vệ và công suất dự phòng phù hợp.
Cần cấp đúng điện áp cho tín hiệu điều khiển và quạt, không vượt dòng tải cho phép, duy trì khe thoáng tản nhiệt, siết đầu nối đúng kỹ thuật và sử dụng thiết bị bảo vệ ngắn mạch. Nhiệt độ trong tủ điện cũng cần được kiểm soát để tránh suy giảm khả năng tải của module.
| Số pha điều khiển | 3 pha |
| Kiểu điều khiển | DC điều khiển tải AC |
| Điện áp đầu vào | 4–32 VDC |
| Điện áp ngắt đầu vào | Dưới 3,0 VDC |
| Dòng điện đầu vào | Dưới 10 mA |
| Điện áp tải | 24–550 VAC |
| Dòng tải định mức | 32 A |
| Dòng tải tối đa | 40 A |
| Điện áp đỉnh lặp lại trạng thái khóa | 1.200 Vpeak |
| Dòng rò trạng thái ngắt | Dưới 10 mA |
| Độ bền điện môi | Trên 4 kVAC |
| Điện trở cách điện | Trên 100 MΩ tại 500 VDC |
| Nguồn quạt làm mát | 24 VDC, 0,11 A |
| Kích thước | 175×114×145 mm |
| Trọng lượng | Khoảng 1.500 g |
