| Hãng sản xuất: | Fotek |
| Model: | SSR-50DD |
| Xuất xứ: | Đài Loan |
| Bảo hành: | 12 tháng |
| Giá bán | Liên hệ |
| Tình trạng: | Liên hệ |
Mua sản phẩm trên 5.000.000đ bạn sẽ được giao hàng miễn phí bằng Dịch vụ chuyển phát nhanh trên toàn quốc.
Mua hàng tại Công ty Lâm Hà:
Uy tín cung cấp Dịch vụ Bán hàng & Giao hàng toàn quốc

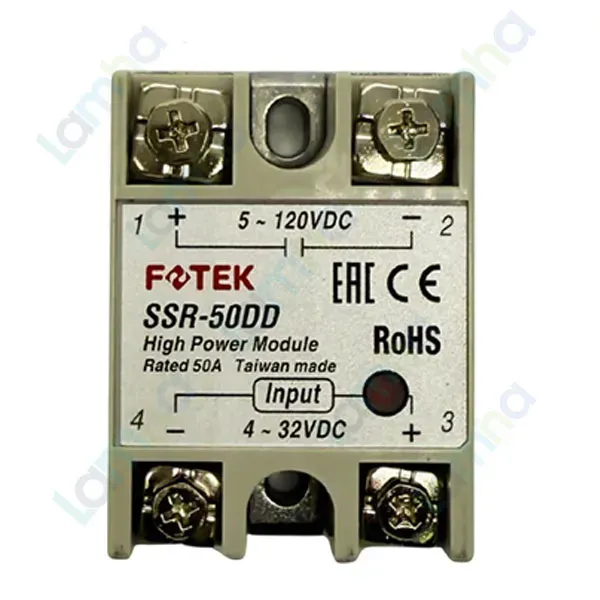

Module bán dẫn một pha Fotek SSR-50DD là thiết bị đóng cắt không tiếp điểm thuộc nhóm SSR DC-to-DC, nhận tín hiệu điều khiển một chiều và điều khiển tải một chiều. Sản phẩm có mã SSR-50DD, phù hợp với hệ thống tự động hóa cần đóng cắt thường xuyên, phản hồi nhanh và hạn chế hao mòn cơ khí.
Fotek là thương hiệu thiết bị tự động hóa được thành lập năm 1985 tại Đài Bắc, Đài Loan. Hãng tập trung nghiên cứu và sản xuất cảm biến, bộ điều khiển cùng module bán dẫn phục vụ máy móc và dây chuyền công nghiệp. SSR-50DD thuộc dòng module bán dẫn một pha tiêu chuẩn do Fotek phát triển cho tải DC.
| Thông số | Giá trị công bố |
|---|---|
| Kiểu thiết bị | Module bán dẫn một pha DC-to-DC, loại tiêu chuẩn |
| Điện áp đầu vào điều khiển | 4–32 VDC |
| Điện áp tắt | <3,0 VDC |
| Dòng kích đầu vào | Tối đa 12 mA |
| Phương thức điều khiển | Random |
| Điện áp tải đầu ra | 5–120 VDC |
| Dòng tải định mức | Tối đa 50 A đối với tải thuần trở |
| Dòng xung chịu được | Tối đa 150 A |
| Điện áp đỉnh chịu được | 600 VDC |
| Dòng điện rò | 1,0 mA |
| Thời gian đáp ứng | 1,0 ms |
| Khả năng miễn nhiễm xung đầu vào | 2 kV theo EN61000-4-4 |
| Độ bền điện môi | 4 kVrms theo EN60950/VDE0805 |
| Điện trở cách điện | 100 MΩ tại 500 VDC |
| Môi trường làm việc | -40°C đến +80°C; độ ẩm tương đối 35–85% |
| Bảo vệ quá nhiệt | 120°C |
Fotek SSR-50DD điều khiển tải DC bằng tín hiệu DC công suất nhỏ. Khi tín hiệu điều khiển đúng cực tính được đưa vào cặp đầu vào, bộ ghép quang truyền lệnh sang mạch công suất nhưng vẫn duy trì cách ly điện. Tầng bán dẫn đầu ra sau đó chuyển sang trạng thái dẫn để cấp nguồn cho tải. Khi tín hiệu điều khiển giảm xuống dưới ngưỡng tắt, đầu ra ngừng dẫn và tải được ngắt.
Theo sơ đồ kết nối của hãng, đầu vào điều khiển sử dụng cực 3 dương và cực 4 âm; đầu ra tải sử dụng cực 1 dương và cực 2 âm. Đây là SSR đầu ra DC nên phải đấu đúng cực tính và không được sử dụng để đóng cắt trực tiếp tải AC.
Dòng định mức của module được công bố cho tải thuần trở. Với động cơ, cuộn điện từ hoặc tải có dòng khởi động, cần tính thêm dòng xung khi đóng và điện áp tăng vọt khi ngắt. Tải cảm nên có diode dập xung, TVS hoặc giải pháp bảo vệ phù hợp.
Ở tải lớn hoặc làm việc liên tục, SSR cần lắp bộ tản nhiệt có công suất phù hợp và sử dụng vật liệu dẫn nhiệt giữa đáy module với bề mặt tản nhiệt. Mạch tải cũng cần dây dẫn đúng tiết diện, đầu nối được siết chắc và cầu chì bán dẫn tác động nhanh để bảo vệ khi tải ngắn mạch. Không nên mặc định rằng module có thể vận hành liên tục ở mức dòng cực đại trong mọi điều kiện nhiệt độ và thông gió.
Để lựa chọn đúng Fotek SSR-50DD chính hãng, bộ tản nhiệt và thiết bị bảo vệ phù hợp với tải thực tế, khách hàng có thể đặt mua tại thietbicodien. Sản phẩm được tư vấn theo đúng mã hàng, kiểu đầu vào DC, đầu ra DC và yêu cầu vận hành của từng hệ thống.
SSR-50DD là SSR DC-to-DC: đầu vào nhận tín hiệu DC và đầu ra đóng cắt tải DC. Thiết bị không phù hợp để đóng cắt trực tiếp tải AC.
Có. Thiết bị có thể nhận tín hiệu từ ngõ ra DC của PLC hoặc bộ điều khiển nếu điện áp, dòng kích và cực tính đáp ứng yêu cầu đầu vào của module.
Có, đặc biệt khi điều khiển tải có dòng lớn hoặc làm việc liên tục. Kích thước tản nhiệt phải được lựa chọn theo dòng tải thực tế, nhiệt độ môi trường, thời gian đóng tải và điều kiện thông gió trong tủ điện.
50 A là dòng định mức tối đa được hãng công bố cho tải thuần trở. Khả năng vận hành liên tục còn phụ thuộc vào tản nhiệt, nhiệt độ môi trường, dây dẫn và cách lắp đặt; vì vậy cần tính hệ số dự phòng và giảm tải phù hợp.
Không. SSR-50DD có đầu ra DC, trong khi SSR-50DA dùng để đóng cắt tải AC. Cần chọn đúng loại đầu ra theo nguồn điện của tải.
Có thể nếu điện áp, dòng làm việc, dòng khởi động và dòng xung của tải nằm trong khả năng của module. Với tải cảm, cần bổ sung linh kiện dập xung thích hợp để bảo vệ đầu ra bán dẫn.
Không. Mạch quá nhiệt hỗ trợ hạn chế hư hỏng do nhiệt nhưng không thay thế thiết bị bảo vệ ngắn mạch. Mạch tải vẫn cần cầu chì bán dẫn tác động nhanh hoặc phương án bảo vệ DC được tính toán phù hợp.
| Mã hàng | Số pha | Điện áp điều khiển (Input voltage) | Điện áp đầu ra (Output Voltage) | Dòng định mức |
|---|---|---|---|---|
| SSR-40LA | 1 pha | 4 ~ 20mA | 90 ~ 250VAC | 40A |
| HPR-100AA-H | 1 pha | 20 ~ 265VAC | 24~550VAC | 100A |
| SSR-25AA | 1 pha | 80 ~ 250VDC | 24 ~ 380VAC | 25A |
| SSR-25AA-H | 1 pha | 80 ~ 250VAC | 90 ~ 480VAC | 25A |
| SSR-40AA | 1 pha | 80 ~ 250VAC | 24 ~ 380VAC | 40A |
| SSR-40AA-H | 1 pha | 80 ~ 250VAC | 90 ~ 480VAC | 40A |
| SSR-75AA-H | 1 pha | 80 ~ 250VAC | 90 ~ 480VAC | 75A |
| SSR-10VA | 1 pha | Biến trở 500 KΩ | 24 ~ 380VAC | 10A |
| SSR-25VA | 1 pha | Biến trở 500 KΩ | 24 ~ 380VAC | 25A |
| SSR-40VA | 1 pha | Biến trở 500 KΩ | 24 ~ 380VAC | 40A |
| SSR-40VA-H | 1 pha | Biến trở 1MΩ | 90 ~ 480VAC | 40A |
| SSR-75VA | 1 pha | Biến trở 500 KΩ | 24 ~ 380VAC | 75A |
| SSR-75VA-H | 1 pha | Biến trở 1MΩ | 90 ~ 480VAC | 75A |
| HPR-60DA-H | 1 pha | 4 ~ 32VDC | 24 ~ 550VAC | 60A |
| HPR-100DA-H | 1 pha | 4 ~ 32VDC | 24 ~ 550VAC | 100A |
| SSR-10DA | 1 pha | 4 ~ 32VDC | 24 ~ 380VAC | 10A |
| SSR-10DA-H | 1 pha | 4 ~ 32VDC | 90 ~ 480VAC | 10A |
| SSR-25DA | 1 pha | 4 ~ 32VDC | 24 ~ 380VAC | 25A |
| SSR-25DA-H | 1 pha | 4 ~ 32VDC | 90 ~ 480VAC | 25A |
| SSR-40DA | 1 pha | 4 ~ 32VDC | 24 ~ 380VAC | 40A |
| SSR-40DA-H | 1 pha | 4 ~ 32VDC | 90 ~ 480VAC | 40A |
| SSR-50DA | 1 pha | 4 ~ 32VDC | 24 ~ 380VAC | 50A |
| SSR-50DA-H | 1 pha | 4 ~ 32 VDC | 90 ~ 480 VAC | 50A |
| SSR-75DA | 1 pha | 4 ~ 32VDC | 24 ~ 380VAC | 75A |
| SSR-75DA-H | 1 pha | 4 ~ 32VDC | 90 ~ 480VAC | 75A |
| SSR-F-25 DA | 1 pha | 4 ~ 32VDC | 24 ~ 380VAC | 25A |
| SSR-F-40DA | 1 pha | 4 ~ 32VDC | 24 ~ 380VAC | 40A |
| SSR-F-40DA-H | 1 pha | 4 ~ 32VDC | 90 ~ 480VAC | 40A |
| SSR-10DD | 1 pha | 4 ~ 32VDC | 5 ~ 60VDC | 10A |
| SSR-25DD | 1 pha | 4 ~ 32VDC | 5 ~ 60VDC | 25A |
| SSR-50DD | 1 pha | 4 ~ 32VDC | 5 ~ 120VDC | 50A |
| SSR-50DD-H | 1 pha | 4 ~ 32VDC | 5 ~ 300VDC | 50A |
| Điện áp điều khiển đầu vào | 4–32 VDC |
| Điện áp tắt | <3,0 VDC |
| Dòng kích đầu vào | Tối đa 12 mA |
| Phương thức điều khiển | Đóng cắt ngẫu nhiên (Random) |
| Điện áp tải đầu ra | 5–120 VDC |
| Dòng tải định mức | Tối đa 50 A với tải thuần trở |
| Dòng xung chịu được | Tối đa 150 A |
| Điện áp đỉnh chịu được | 600 VDC |
| Dòng điện rò | 1,0 mA |
| Thời gian đáp ứng | 1,0 ms |
| Khả năng miễn nhiễm xung đầu vào | 2 kV theo EN 61000-4-4 |
| Độ bền điện môi | 4 kVrms theo EN 60950/VDE 0805 |
| Điện trở cách điện | 100 MΩ tại 500 VDC |
| Kích thước | 62×45×22,5 mm |
