| Hãng sản xuất: | Fotek |
| Model: | SSR-50DD-H |
| Xuất xứ: | Đài Loan |
| Bảo hành: | 12 tháng |
| Giá bán | Liên hệ |
| Tình trạng: | Liên hệ |
Mua sản phẩm trên 5.000.000đ bạn sẽ được giao hàng miễn phí bằng Dịch vụ chuyển phát nhanh trên toàn quốc.
Mua hàng tại Công ty Lâm Hà:
Uy tín cung cấp Dịch vụ Bán hàng & Giao hàng toàn quốc

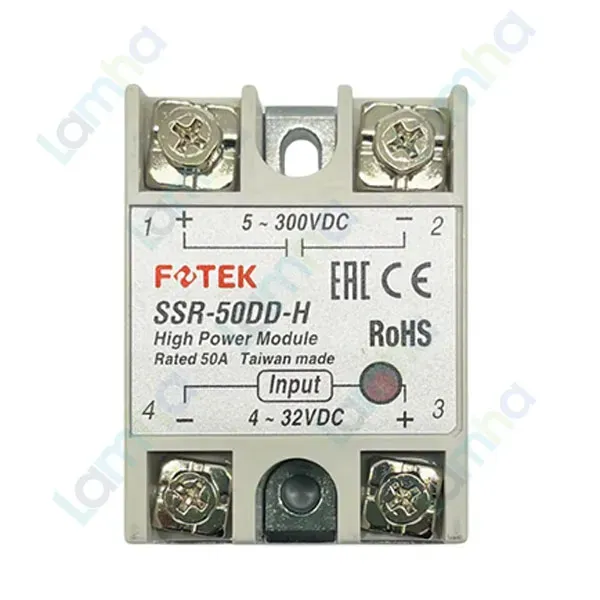

Module bán dẫn một pha Fotek SSR-50DD-H là relay bán dẫn DC–DC loại điện áp cao, dùng tín hiệu một chiều công suất nhỏ để điều khiển đóng cắt tải một chiều công suất lớn. Sản phẩm phù hợp cho tủ điện tự động hóa và các hệ thống cần chuyển mạch nhanh, êm, không sử dụng tiếp điểm cơ khí.
Fotek là thương hiệu thiết bị điều khiển công nghiệp có trụ sở tại Đài Bắc, Đài Loan. Model SSR-50DD-H thuộc dòng SSR-DD và có xuất xứ Đài Loan.
| Thông số | Giá trị |
|---|---|
| Phân loại | Module bán dẫn một pha DC–DC |
| Kiểu sản phẩm | Loại điện áp cao |
| Điện áp điều khiển đầu vào | 4–32 VDC |
| Điện áp tải đầu ra | 5–300 VDC |
| Dòng tải tối đa | 50 A |
| Độ bền điện môi | Trên 4 kV |
| Điện trở cách điện | Trên 100 MΩ tại 500 VDC |
| Bảo vệ quá nhiệt | Mạch bảo vệ tại 120°C |
| Khả năng chịu xung | Chịu dòng xung và điện áp xung cao |
| Tiêu chuẩn công bố | EN 60947-4-3 và EN 60950 |
Relay bán dẫn DC–DC nhận tín hiệu điều khiển một chiều tại cặp cực đầu vào. Khi có tín hiệu hợp lệ, mạch cách ly nội bộ truyền lệnh đến linh kiện bán dẫn công suất, làm ngõ ra chuyển sang trạng thái dẫn và cấp dòng cho tải. Khi tín hiệu điều khiển bị ngắt, linh kiện công suất trở về trạng thái khóa và ngừng cấp dòng cho tải.
Do cả đầu vào và đầu ra đều sử dụng điện một chiều, người lắp đặt phải đấu đúng cực tính được ký hiệu trên thân thiết bị. Đây là model dành cho điều khiển tải một chiều, không sử dụng để thay thế relay bán dẫn đóng cắt tải AC.
Cần chọn tản nhiệt phù hợp, sử dụng vật liệu truyền nhiệt và bảo đảm thông gió cho tủ điện. Dòng tải thực tế phải được tính theo nhiệt độ môi trường, chu kỳ đóng cắt và điều kiện tản nhiệt; không nên mặc định thiết bị có thể vận hành liên tục ở giới hạn tối đa trong mọi điều kiện.
Mạch tải nên có cầu chì hoặc thiết bị bảo vệ DC phù hợp. Với tải cảm như van điện từ hoặc động cơ, cần bổ sung phần tử dập xung theo thiết kế của hệ thống. Mạch bảo vệ quá nhiệt bên trong không thay thế cho bảo vệ quá dòng, ngắn mạch và quá áp bên ngoài.
Để mua Fotek SSR-50DD-H chính hãng, được tư vấn lựa chọn tản nhiệt, thiết bị bảo vệ và phương án đấu nối phù hợp, khách hàng có thể đặt hàng tại thietbicodien. Sản phẩm cần được kiểm tra đúng model, điện áp điều khiển, điện áp tải và dòng tải trước khi lắp đặt.
SSR-50DD-H là module bán dẫn một pha loại điện áp cao, sử dụng tín hiệu DC để đóng cắt tải DC và không có tiếp điểm cơ khí.
Không. Đây là model DC–DC, vì vậy ngõ ra được thiết kế cho tải một chiều. Muốn đóng cắt tải AC cần chọn đúng dòng SSR dành cho tải xoay chiều.
Có thể nếu ngõ ra của PLC cung cấp tín hiệu DC nằm trong dải đầu vào của module, đủ dòng kích và được đấu đúng cực tính. Cần kiểm tra tài liệu của cả PLC lẫn SSR trước khi kết nối.
Có. Khi đóng cắt tải, linh kiện công suất bên trong phát sinh nhiệt. Việc chọn tản nhiệt SSR phù hợp và lắp đặt đúng kỹ thuật có ảnh hưởng trực tiếp đến độ ổn định và tuổi thọ sản phẩm.
Không. Bảo vệ quá nhiệt chỉ hỗ trợ giám sát tình trạng nhiệt của module. Mạch tải vẫn cần cầu chì hoặc thiết bị bảo vệ DC được lựa chọn theo điện áp, dòng tải và khả năng cắt ngắn mạch.
Có thể sau khi kiểm tra dòng khởi động, dòng xung, chế độ đóng cắt và giới hạn của module. Với tải cảm, cần bố trí phần tử dập xung thích hợp để bảo vệ ngõ ra bán dẫn.
Phải đấu đúng cực tính đầu vào và đầu ra, siết chắc đầu nối, tách dây điều khiển khỏi dây công suất, lắp tản nhiệt và trang bị bảo vệ mạch DC phù hợp. Việc đấu sai cực hoặc dùng nhầm tải AC có thể làm hệ thống không hoạt động hoặc gây hư hỏng thiết bị.
| Mã hàng | Số pha | Điện áp điều khiển (Input voltage) | Điện áp đầu ra (Output Voltage) | Dòng định mức |
|---|---|---|---|---|
| SSR-40LA | 1 pha | 4 ~ 20mA | 90 ~ 250VAC | 40A |
| HPR-100AA-H | 1 pha | 20 ~ 265VAC | 24~550VAC | 100A |
| SSR-25AA | 1 pha | 80 ~ 250VDC | 24 ~ 380VAC | 25A |
| SSR-25AA-H | 1 pha | 80 ~ 250VAC | 90 ~ 480VAC | 25A |
| SSR-40AA | 1 pha | 80 ~ 250VAC | 24 ~ 380VAC | 40A |
| SSR-40AA-H | 1 pha | 80 ~ 250VAC | 90 ~ 480VAC | 40A |
| SSR-75AA-H | 1 pha | 80 ~ 250VAC | 90 ~ 480VAC | 75A |
| SSR-10VA | 1 pha | Biến trở 500 KΩ | 24 ~ 380VAC | 10A |
| SSR-25VA | 1 pha | Biến trở 500 KΩ | 24 ~ 380VAC | 25A |
| SSR-40VA | 1 pha | Biến trở 500 KΩ | 24 ~ 380VAC | 40A |
| SSR-40VA-H | 1 pha | Biến trở 1MΩ | 90 ~ 480VAC | 40A |
| SSR-75VA | 1 pha | Biến trở 500 KΩ | 24 ~ 380VAC | 75A |
| SSR-75VA-H | 1 pha | Biến trở 1MΩ | 90 ~ 480VAC | 75A |
| HPR-60DA-H | 1 pha | 4 ~ 32VDC | 24 ~ 550VAC | 60A |
| HPR-100DA-H | 1 pha | 4 ~ 32VDC | 24 ~ 550VAC | 100A |
| SSR-10DA | 1 pha | 4 ~ 32VDC | 24 ~ 380VAC | 10A |
| SSR-10DA-H | 1 pha | 4 ~ 32VDC | 90 ~ 480VAC | 10A |
| SSR-25DA | 1 pha | 4 ~ 32VDC | 24 ~ 380VAC | 25A |
| SSR-25DA-H | 1 pha | 4 ~ 32VDC | 90 ~ 480VAC | 25A |
| SSR-40DA | 1 pha | 4 ~ 32VDC | 24 ~ 380VAC | 40A |
| SSR-40DA-H | 1 pha | 4 ~ 32VDC | 90 ~ 480VAC | 40A |
| SSR-50DA | 1 pha | 4 ~ 32VDC | 24 ~ 380VAC | 50A |
| SSR-50DA-H | 1 pha | 4 ~ 32 VDC | 90 ~ 480 VAC | 50A |
| SSR-75DA | 1 pha | 4 ~ 32VDC | 24 ~ 380VAC | 75A |
| SSR-75DA-H | 1 pha | 4 ~ 32VDC | 90 ~ 480VAC | 75A |
| SSR-F-25 DA | 1 pha | 4 ~ 32VDC | 24 ~ 380VAC | 25A |
| SSR-F-40DA | 1 pha | 4 ~ 32VDC | 24 ~ 380VAC | 40A |
| SSR-F-40DA-H | 1 pha | 4 ~ 32VDC | 90 ~ 480VAC | 40A |
| SSR-10DD | 1 pha | 4 ~ 32VDC | 5 ~ 60VDC | 10A |
| SSR-25DD | 1 pha | 4 ~ 32VDC | 5 ~ 60VDC | 25A |
| SSR-50DD | 1 pha | 4 ~ 32VDC | 5 ~ 120VDC | 50A |
| SSR-50DD-H | 1 pha | 4 ~ 32VDC | 5 ~ 300VDC | 50A |
| Kiểu module | Bán dẫn một pha DC–DC, loại điện áp cao |
| Điện áp điều khiển đầu vào | 4–32 VDC |
| Dòng kích đầu vào | Tối đa 12 mA |
| Dải điện áp tải | 5–300 VDC |
| Dòng tải định mức | Tối đa 50 A |
| Dòng chịu xung | Tối đa 150 A |
| Điện áp chịu xung đỉnh | 600 VDC |
| Thời gian đáp ứng | 1 ms |
| Dòng điện rò | 1 mA |
| Độ bền điện môi | Trên 4 kVrms |
| Điện trở cách điện | Trên 100 MΩ tại 500 VDC |
| Bảo vệ quá nhiệt | Mạch bảo vệ tại 120 °C |
| Tiêu chuẩn phù hợp | EN 60947-4-3, EN 60950 |
| Kích thước | 62×45×22,5 mm |
