| Hãng sản xuất: | FLUKE |
| Model: | FLUKE 1503 |
| Xuất xứ: | Trung Quốc |
| Bảo hành: | 12 tháng |
| Giá bán | 16,700,000 đ |
| Giá bán gồm thuế | 18,036,000 đ |
| Tình trạng: | Liên hệ |
| Tài liệu kỹ thuật: | Tải tài liệu kỹ thuật |
Mua sản phẩm trên 5.000.000đ bạn sẽ được giao hàng miễn phí bằng Dịch vụ chuyển phát nhanh trên toàn quốc.
Mua hàng tại Công ty Lâm Hà:
Uy tín cung cấp Dịch vụ Bán hàng & Giao hàng toàn quốc

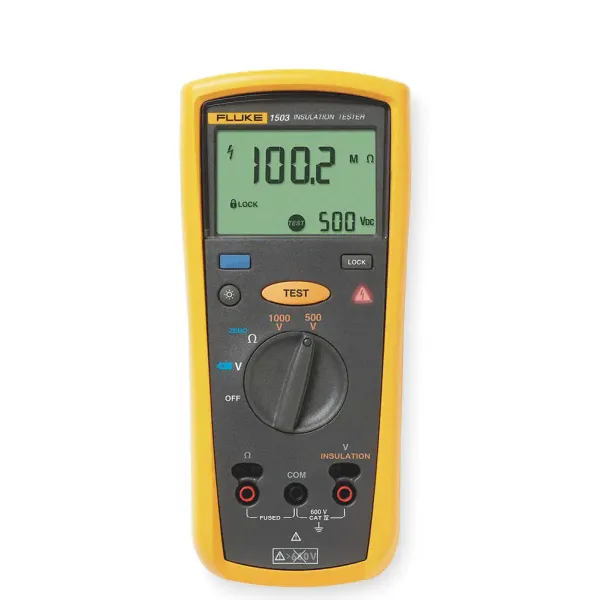

Máy đo điện trở cách điện FLUKE 1503 là thiết bị cầm tay phục vụ kiểm tra tình trạng cách điện của dây cáp, cuộn dây động cơ và thiết bị điện. Sản phẩm phù hợp với kỹ thuật viên lắp đặt, bảo trì và kiểm tra hệ thống điện cần một công cụ thao tác đơn giản, thuận tiện mang theo tại hiện trường.
Fluke là thương hiệu thiết bị đo kiểm đến từ Hoa Kỳ, được sử dụng rộng rãi trong lĩnh vực điện và bảo trì công nghiệp. Sản phẩm FLUKE 1503 được giới thiệu tại đây có xuất xứ Trung Quốc; cần phân biệt xuất xứ sản xuất với nguồn gốc thương hiệu.
FLUKE 1503 tập trung vào nhu cầu kiểm tra cách điện thường gặp, giúp kỹ thuật viên đánh giá thiết bị trước khi đưa vào sử dụng hoặc trong quá trình bảo trì. Việc theo dõi kết quả đo qua nhiều lần kiểm tra hỗ trợ nhận biết dấu hiệu suy giảm cách điện do ẩm, bụi bẩn hoặc lão hóa.
| Thông số / đặc tính | FLUKE 1503 |
|---|---|
| Điện áp thử cách điện | 500 V DC và 1000 V DC |
| Dải hiển thị điện trở cách điện ở mức thử 500 V | 0,1–500 MΩ |
| Dải hiển thị điện trở cách điện ở mức thử 1000 V | 0,1–2000 MΩ |
| Đo điện áp AC/DC | Đến 600,0 V; độ phân giải 0,1 V |
| Thang đo điện trở thấp | 20,00 Ω; 200,0 Ω; 2000 Ω; 20,00 kΩ |
| Phát hiện mạch đang có điện | Ngăn khởi động phép thử cách điện khi điện áp tại đầu đo lớn hơn 30 V |
| Xả điện sau phép thử | Tự động xả điện tích của đối tượng đo |
| Hiển thị | Màn hình số có đèn nền |
| Hỗ trợ thao tác | Đầu dò điều khiển phép thử từ xa |
| Tiết kiệm năng lượng | Tự động tắt nguồn |
| Nguồn cấp | 4 pin AA |
| Cấp an toàn đo lường | CAT IV 600 V tại độ cao vận hành đến 2000 m |
| Cấp bảo vệ vỏ | IP40 |
| Kích thước | 5,0 × 10,0 × 20,3 cm |
| Khối lượng | 550 g |
Khả năng đo điện trở cách điện kết hợp kiểm tra điện áp và điện trở thấp hỗ trợ nhiều bước kiểm tra trên cùng thiết bị. Đầu dò điều khiển từ xa giúp thao tác thuận tiện khi phải giữ đầu đo tại vị trí khó tiếp cận hoặc thực hiện nhiều phép thử liên tiếp.
Cơ chế phát hiện mạch có điện và xả điện tự động hỗ trợ người vận hành trong quá trình kiểm tra. Tuy nhiên, các chức năng này không thay thế việc cô lập nguồn, xác nhận mất điện và tuân thủ quy trình an toàn trước khi đo.
Máy đo cách điện FLUKE 1503 tạo điện áp thử một chiều giữa hai điểm cần kiểm tra và đo dòng điện rất nhỏ đi qua lớp cách điện. Từ điện áp thử và dòng điện đo được, máy xác định điện trở cách điện rồi hiển thị kết quả.
Khi kiểm tra cuộn dây động cơ với vỏ, phép đo giúp đánh giá mức độ cách ly điện giữa phần dẫn điện và phần kim loại có thể chạm tới. Kết quả thấp có thể liên quan đến độ ẩm, nhiễm bẩn hoặc hư hỏng cách điện; cần đối chiếu với yêu cầu của thiết bị và điều kiện đo để kết luận.
Trước khi đấu dây, phải ngắt và khóa nguồn cấp, xác nhận động cơ không còn điện, đồng thời tách các bộ phận điện tử nhạy cảm khỏi đường thử. Đấu dây đo vào cổng INSULATION và COM của máy theo hướng dẫn sử dụng, sau đó nối tới cuộn dây và vỏ động cơ cần kiểm tra. Chọn điện áp thử phù hợp với yêu cầu của nhà sản xuất động cơ.
Trong khi thử, không chạm vào đầu đo hoặc phần dẫn điện đang kiểm tra. Sau khi kết thúc, giữ nguyên kết nối để máy xả điện và xác nhận đối tượng đo không còn điện áp nguy hiểm trước khi tháo dây.
.webp)
Kết quả đo điện trở cách điện cần được đánh giá cùng nhiệt độ, độ ẩm, thời gian thử và yêu cầu nghiệm thu của từng thiết bị. Không nên áp dụng một ngưỡng đạt chung cho mọi loại động cơ, cáp hoặc hệ thống điện.
Khi lựa chọn FLUKE 1503 chính hãng, cần ưu tiên đúng model, nguồn gốc rõ ràng và điều kiện bảo hành được xác nhận trước khi đặt hàng. Phụ kiện đi kèm, chứng từ và yêu cầu hiệu chuẩn cần được thống nhất theo cấu hình cung cấp thực tế.
Đặt mua máy đo điện trở cách điện FLUKE 1503 chính hãng tại thietbicodien. Liên hệ để được tư vấn lựa chọn thiết bị phù hợp, nhận báo giá và xác nhận chính sách bảo hành, phụ kiện cùng thời gian giao hàng cho đơn hàng của bạn.
FLUKE 1503 phù hợp kiểm tra cách điện dây cáp, động cơ và mạch điện đã cô lập nguồn, với điều kiện điện áp thử của máy phù hợp yêu cầu của đối tượng cần kiểm tra.
Không. Phải ngừng máy, cô lập và khóa nguồn, xác nhận mất điện trước khi thực hiện phép thử cách điện. Chức năng phát hiện mạch có điện chỉ là lớp hỗ trợ bảo vệ.
Chọn theo hướng dẫn của nhà sản xuất thiết bị, cấp cách điện và quy trình kiểm tra áp dụng. Không mặc định chọn mức cao nhất; cần tách các linh kiện điện tử có thể bị ảnh hưởng khỏi đường thử.
Không. Kiểm tra điện trở đường liên kết bảo vệ khác với đo điện trở điện cực tiếp địa đối với đất. Muốn kiểm tra hệ thống điện cực nối đất cần sử dụng thiết bị và phương pháp đo chuyên dụng phù hợp.
Chưa thể kết luận chỉ từ một lần đo. Cần kiểm tra cách đấu dây, tình trạng ẩm bẩn, các nhánh mạch còn nối chung và điều kiện môi trường, sau đó đối chiếu với tiêu chí đánh giá của thiết bị.
Có. Cáp và cuộn dây có thể tích điện trong quá trình thử. Giữ kết nối để máy hoàn tất xả điện và xác nhận không còn điện áp nguy hiểm trước khi tháo đầu đo hoặc chạm vào đối tượng kiểm tra.
| Mã hàng | Tên Mô tả | Điện áp DC | Điện áp AC | Dải đo | Điện áp thử |
|---|---|---|---|---|---|
| FLUKE 1625-2 KIT | Combo máy đo điện trở đất | - | - | 300 kΩ | - |
| FLUKE 1625-2 | Máy đo điện trở đất | - | - | 300 kΩ | - |
| FLUKE 1630 | Ampe kìm đo điện trở đất | - | - | 1500 MΩ | - |
| FLUKE 1577 | Máy đo điện trở cách điện | 1000V | 1000V | 600 MΩ | 1000V |
| FLUKE 1537 | Máy đo điện trở cách điện | 600V | 600V | 500 GΩ | 2500V |
| FLUKE 1535 | Máy đo điện trở cách điện | 600V | 600V | 500 GΩ | 2500V |
| FLUKE 1507 | Máy đo điện trở cách điện | 600V | 600V | 10GΩ | 1000V |
| FLUKE 1503 | Máy đo điện trở cách điện | 600V | 600V | 2000 MΩ | 1000V |
| Điện áp thử cách điện | 500 V DC và 1000 V DC |
| Dải đo điện trở cách điện tại 500 V | 0,1–500 MΩ |
| Dải đo điện trở cách điện tại 1000 V | 0,1–2000 MΩ |
| Độ chính xác điện áp thử | +20% / −0% |
| Dải đo điện áp AC/DC | Đến 600,0 V |
| Độ phân giải đo điện áp | 0,1 V |
| Độ chính xác đo điện áp | ±(2% giá trị đọc + 3 số đếm), DC và AC từ 50–400 Hz |
| Các thang đo điện trở thấp | 20,00 Ω; 200,0 Ω; 2000 Ω; 20,00 kΩ |
| Độ chính xác đo điện trở thấp | ±(1,5% giá trị đọc + 3 số đếm) |
| Ngưỡng ngăn khởi động thử cách điện | Điện áp tại đầu đo lớn hơn 30 V |
| Nguồn cấp | 4 pin AA, loại NEDA 15A hoặc IEC LR6 |
| Cấp bảo vệ | IP40 |
| Nhiệt độ hoạt động | −20 đến +55 °C |
| Trọng lượng | 550 g |
| Kích thước | 203×100×50 mm (Dài×Rộng×Cao) |
