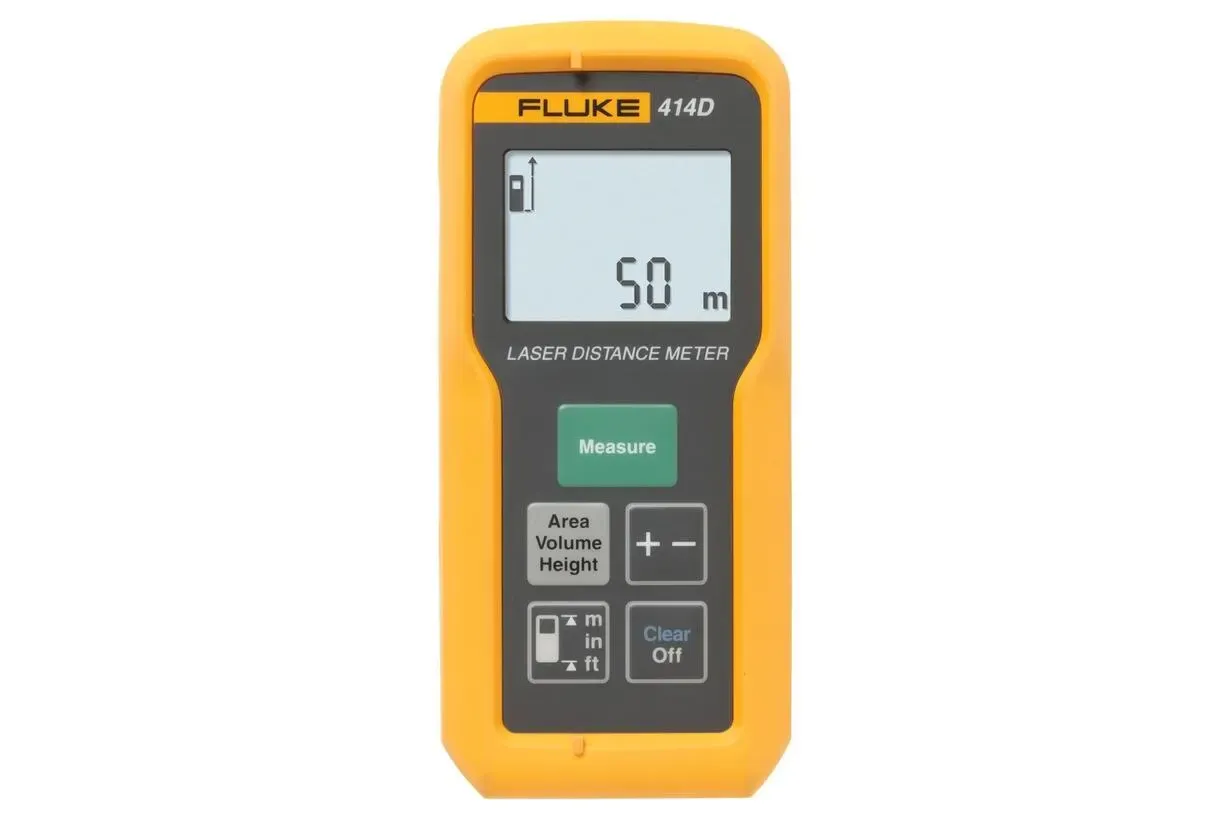

Máy đo khoảng cách laser FLUKE 414D là thiết bị cầm tay dành cho đo đạc nhanh trong thi công, bảo trì cơ sở hạ tầng và hoàn thiện công trình. Sản phẩm thuộc thương hiệu Fluke – thương hiệu dụng cụ đo chuyên nghiệp được sử dụng rộng rãi trong lĩnh vực kỹ thuật; phiên bản giới thiệu có xuất xứ Trung Quốc. Với khả năng đo không tiếp xúc bằng tia laser, FLUKE 414D giúp giảm thời gian đo thủ công và hỗ trợ tính toán các kích thước không gian thuận tiện hơn.
| Thông số | Giá trị |
|---|---|
| Phạm vi đo với tấm bia mục tiêu | 50 m / 165 ft |
| Phạm vi đo điển hình | 40 m / 130 ft |
| Phạm vi trong điều kiện bất lợi | 35 m / 115 ft |
| Dung sai đo điển hình | ±2,0 mm |
| Dung sai đo tối đa | ±3,0 mm |
| Độ phân giải hiển thị nhỏ nhất | 1 mm / 1/16 in |
| Chức năng đo | Khoảng cách, diện tích, thể tích, Pythagoras 1 và 2, theo dõi Min/Max, cộng/trừ |
| Nguồn cấp | 2 pin AAA (LR03) 1,5 V |
| Tuổi thọ pin | Tối đa 3.000 lần đo |
| Cấp bảo vệ vỏ | IP40 |
| Tự tắt laser | 90 giây |
| Tự tắt thiết bị | 180 giây |
| Kích thước | 11,6 × 5,3 × 3,3 cm |
| Khối lượng kèm pin | 113 g |
| Laser | Class 2, 635 nm, dưới 1 mW |
Đo khoảng cách laser chính xác giúp người dùng xác định kích thước nhanh mà không cần kéo thước dây qua các khu vực khó tiếp cận. Thiết bị phù hợp để đo chiều dài tường, khoảng cách giữa các vị trí lắp đặt, chiều rộng phòng hoặc các hạng mục hoàn thiện.
FLUKE 414D là máy đo cầm tay dùng pin, không có cọc đấu dây ngoài để kết nối nguồn điện lưới, tải điện, MCB hoặc dây PE. Người dùng lắp pin đúng cực tính trong khoang pin, đóng nắp pin và thao tác trực tiếp bằng bàn phím trên thân máy.
[[IMAGE: Sơ đồ kết nối và cấp nguồn của máy đo khoảng cách laser FLUKE 414D, nền trắng bố cục ngang: thể hiện khoang pin với 2 pin AAA LR03 1,5 V, đánh dấu rõ cực dương và cực âm; mũi tên cấp nguồn riêng đi tới khối điều khiển, khối phát laser, khối thu quang học và màn hình. Thể hiện máy không có cọc đấu dây ngoài, không đấu nguồn AC, không có tải điện, MCB hoặc PE. Vẽ chùm tia laser từ máy tới bề mặt mục tiêu và tia phản xạ trở về cảm biến quang học; kèm chú thích đây là sơ đồ kết nối vận hành minh họa.]
Nguyên lý đo laser phản xạ của FLUKE 414D dựa trên việc phát tia laser tới bề mặt mục tiêu, thu nhận tín hiệu ánh sáng phản xạ và xử lý tín hiệu để hiển thị khoảng cách. Người dùng nhấn phím đo để bật laser, căn tia vào vị trí cần đo rồi nhấn đo lần tiếp theo để nhận kết quả trên màn hình.
Ở chế độ diện tích, máy tiếp nhận hai lần đo để tính chiều dài và chiều rộng. Ở chế độ thể tích, thiết bị sử dụng ba số đo tương ứng với các kích thước không gian. Chế độ Pythagoras hỗ trợ tính gián tiếp một khoảng cách hoặc chiều cao khi không thể tiếp cận trực tiếp vị trí cần đo, với điều kiện người dùng thực hiện các bước đo theo hướng dẫn của máy.
[[IMAGE: Sơ đồ nguyên lý hoạt động của FLUKE 414D, nền trắng bố cục ngang, nhãn tiếng Việt: Phím nguồn và phím chức năng → Khối điều khiển → Khối phát tia laser → Bề mặt mục tiêu → Khối thu quang học → Khối xử lý tín hiệu phản xạ và tính khoảng cách → Màn hình hiển thị. Từ khối xử lý phân nhánh tới các khối tính khoảng cách đơn, diện tích, thể tích, Pythagoras 1 và 2, theo dõi Min/Max, cộng/trừ; kết quả quay về màn hình. Thể hiện nguồn từ 2 pin AAA cấp riêng cho các khối điện tử, dùng mũi tên khác màu hoặc kiểu nét khác với luồng laser và luồng dữ liệu; ghi chú đây là sơ đồ chức năng minh họa, không phải sơ đồ mạch điện nội bộ.]
Máy đo khoảng cách cầm tay này phù hợp cho kỹ sư, thợ điện, đơn vị bảo trì tòa nhà, giám sát thi công, kiến trúc nội thất và đội ngũ khảo sát hiện trường. Thiết bị có thể hỗ trợ đo phòng, hành lang, vách ngăn, khoảng cách lắp thiết bị, kích thước vị trí đi dây hoặc ước lượng diện tích và thể tích trong công tác chuẩn bị thi công.
Khi đo bề mặt kính, chất lỏng trong suốt, vật liệu bán trong suốt, bề mặt bóng mạnh hoặc bề mặt tối, kết quả có thể bị ảnh hưởng. Trong điều kiện phản xạ kém hoặc ánh sáng mạnh, nên sử dụng tấm bia mục tiêu phù hợp. Không nhìn trực tiếp vào tia laser và không hướng tia laser vào người hoặc động vật.
thietbicodien cam kết tư vấn đúng nhu cầu đo đạc, minh bạch model và thông tin kỹ thuật trước khi đặt hàng. Để mua FLUKE 414D chính hãng và nhận hỗ trợ lựa chọn thiết bị phù hợp, truy cập thietbicodien.
FLUKE 414D phù hợp để đo khoảng cách, kích thước phòng, chiều dài tường, vị trí lắp đặt và các hạng mục khảo sát trong thi công, bảo trì hoặc hoàn thiện nội thất.
Có. Thiết bị hỗ trợ tính diện tích từ hai lần đo và tính thể tích từ ba lần đo, giúp giảm thao tác tính thủ công tại hiện trường.
Chức năng Pythagoras hỗ trợ tính gián tiếp khoảng cách hoặc chiều cao khi điểm cần đo khó tiếp cận trực tiếp. Để có kết quả tốt, người dùng cần giữ máy ổn định và thực hiện đúng trình tự đo.
Không. Model này không có chức năng đo góc, đo ngang thông minh hoặc theo dõi chiều cao bằng cảm biến nghiêng; người dùng nên chọn model khác nếu các chức năng này là yêu cầu bắt buộc.
Thiết bị dùng hai pin AAA lắp đúng cực tính theo khoang pin. Không nên sử dụng pin kẽm-carbon; cần thay pin khi biểu tượng pin yếu xuất hiện trên màn hình.
Không. Đây là thiết bị đo cầm tay dùng pin, không cần đấu nguồn điện lưới hoặc kết nối với tải điện khi sử dụng.
Không nên sử dụng máy trong môi trường ẩm ướt, gần khí hoặc hơi dễ cháy nổ. Cần vận hành thiết bị trong điều kiện phù hợp với cấp bảo vệ vỏ và các hướng dẫn an toàn của nhà sản xuất.
| Mã hàng | Tên Mô tả | Cách đo | Khoảng cách đo |
|---|---|---|---|
| FLUKE 404E | Máy đo khoảng cách laser (40m) | Tia Laser | 40 mét |
| FLUKE 405 | Máy đo khoảng cách laser (50m) | Tia Laser | 50 mét |
| FLUKE 406E | Máy đo khoảng cách laser (60m) | Tia Laser | 60 mét |
| FLUKE 408 | Máy đo khoảng cách laser (80m) | Tia Laser | 80 mét |
| FLUKE 410 | Máy đo khoảng cách laser (100m) | Tia Laser | 100 mét |
| FLUKE 414D | Máy đo khoảng cách laser | Tia Laser | 50 mét |
| FLUKE 417D | Máy đo khoảng cách laser | Tia Laser | 40 mét |
| FLUKE 424D | Máy đo khoảng cách laser | Tia Laser | 100 mét |
| Phạm vi đo với tấm bia mục tiêu | 50 m / 165 ft |
| Phạm vi đo điển hình | 40 m / 130 ft |
| Phạm vi đo trong điều kiện bất lợi | 35 m / 115 ft |
| Dung sai đo điển hình | ±2,0 mm |
| Dung sai đo tối đa | ±3,0 mm |
| Độ phân giải hiển thị nhỏ nhất | 1 mm / 1/16 in |
| Chức năng đo | Khoảng cách, diện tích, thể tích, Pythagoras 1 và 2, theo dõi Min/Max, cộng/trừ |
| Loại laser | Class 2, bước sóng 635 nm, công suất dưới 1 mW |
| Nguồn cấp | 2 pin AAA (LR03), 1,5 V |
| Tuổi thọ pin | Tối đa 3.000 lần đo |
| Cấp bảo vệ vỏ | IP40 |
| Tự tắt laser | 90 giây |
| Tự tắt thiết bị | 180 giây |
| Nhiệt độ hoạt động | 0 đến 40 °C |
| Trọng lượng | 113 g, bao gồm pin |
| Kích thước | 33 × 53 × 116 mm (Dài × Rộng × Cao) |
